Name: cb spb 1f kzd iso 7241 b υδραυλική γρήγορη ζεύξη
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Επικαιροποιημένο
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

cb spb 1f kzd iso 7241 b υδραυλική γρήγορη ζεύξη

Τόπος καταγωγής:

Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

Επικαιροποιημένο

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

cb spb 1f kzd iso 7241 b υδραυλική γρήγορη ζεύξη

Λεπτομέρειες προϊόντος

Τύπος:

υδραυλική γρήγορη σύζευξη

Σειρά:

ISO 7241-β

Μέγεθος:

1/8» - 2»

Υλικό:

Υλικό

Εργασιακή πίεση:

-20°C σε +150°C

Εφαρμογή:

Γενικές βιομηχανικές γραμμές υγρών,συστήματα μεταφοράς νερού και γεωργικά συστήματα,υδραυλικά εργαλε

Κατηγορία πίεσης:

Μέχρι 1000 psi

Ποσοστό ροής:

Μέχρι 150 GPM

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

PD σειρά 1/4 διαγνωστικά υδραυλικά γρήγορα πρότυπα συζευκτήρων 42Mpa NPT

Βρείτε την καλύτερη τιμή

Ηλεκτρικός σύνδεσμος υψηλής πίεσης με μανίκι κλειδώματος 1/4"

Βρείτε την καλύτερη τιμή

Υψηλής πίεσης υδραυλικά νήματα σύνδεσης ταχείας απελευθέρωσης για τη βιομηχανία πετρελαίου και φυσικού αερίου

Βρείτε την καλύτερη τιμή

Υδραυλικοί σύνδεσμοι ταχείας σύνδεσης Φουσκωτές βαλβίδες Pd Κλειστού τύπου

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

Επικοινωνία με ταχύτητα άνω των 5 kV

Το Carterberg CB-SPB-1F-KZD είναι μια υδραυλική ταχεία ζεύξη μεσαίας πίεσης σχεδιασμένη για να πληροί τις διαμετρικές απαιτήσεις του ISO 7241-B. Κατασκευασμένη για εφαρμογές όπου η αξιόπιστη σφράγιση,συχνή σύνδεση/αποσύνδεσηΤο μοντέλο αυτό είναι προς το παρόν διαθέσιμο μόνο σε σώμα από χαλκό.κατάλληλο για συστήματα υγρών μεσαίας πίεσης που απαιτούν εξαιρετική αντοχή στη διάβρωση και οικονομική απόδοση.

Η σύνδεση αυτή περιλαμβάνει τόσο τα εξαρτήματα πρίζας όσο και τα εξαρτήματα πρίζας σε ένα πανομοιότυπο σύνολο, εξασφαλίζοντας ασφαλή και χωρίς διαρροές λειτουργία ακόμη και υπό μεταβαλλόμενες συνθήκες πίεσης του υγρού.

Βασικά χαρακτηριστικά

• Συμμορφώνεται με το πρότυπο ISO 7241-1 σειράς Β

• Αυτοσφραγιστική βαλβίδα για ελάχιστη απώλεια υγρού

• Εξαιρετικές επιδόσεις σε συστήματα μεσαίας πίεσης (έως 1000 psi)

• Προσαρμοσμένο για συνεχή λειτουργία σε θερμοκρασία -20°C έως +150°C

• Διατίθενται σε διαμορφώσεις βαλβίδων και μη βαλβίδων

• Επιλογές νήματος: BSPP, NPT, SAE

Τεχνικές προδιαγραφές

Μέγεθος (σε ίντσες)	Ονομαστική πίεση (psi)	Δυνατότητα ροής
1/8"	1000	1
1/4 ίντσες	1000	3
3/8"	1000	6
1/2 ίντσες	1000	12
3/4 ίντσες.	1000	28
1"	1000	50
1_{1/4 ίντσες}	800	75
1_{1/2 ίντσες}	800	100
2 "	800	150

Περιοχή θερμοκρασίας:-20°C έως +150°C

Συμβατό με

Το Carterberg CB-SPB-1F-KZD είναι πλήρως εναλλάξιμο με τα κορυφαία μοντέλα γρήγορης ζεύξης ISO B, συμπεριλαμβανομένων:

• Σειρά Parker 60

• Ταχύτερη σειρά HNV

• Η σειρά Aeroquip FD45

• Η σειρά Hansen HK

Αυτό εξασφαλίζει την εύκολη αναβάθμιση και την ευελιξία της παγκόσμιας αλυσίδας εφοδιασμού.

Τυπικές εφαρμογές

• Γενικές βιομηχανικές γραμμές υγρών

• Συστήματα μεταφοράς νερού και γεωργίας

• Υδραυλικά εργαλεία και κατασκευαστικό εξοπλισμό

• Γραμμές κατασκευής OEM

• Παροχή πετρελαίου και χημικών

• Φορητά συστήματα συντήρησης

Εικόνα και διαστάσεις του προϊόντος

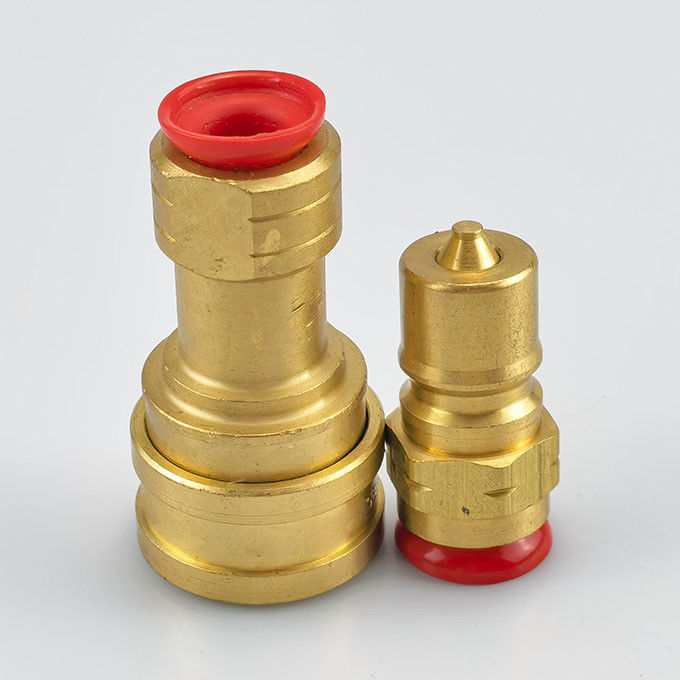

Το σύνολο ταχείας ζεύξης CB-SPB-1F-KZD περιλαμβάνει τα δύο εξαρτήματα πρίζας και πρίζας, που έχουν σχεδιαστεί για τα διαμετρικά πρότυπα ISO 7241-B. Παρακάτω παρατίθενται οι εικόνες και οι διαμετρικές αναφορές για κάθε μέρος.

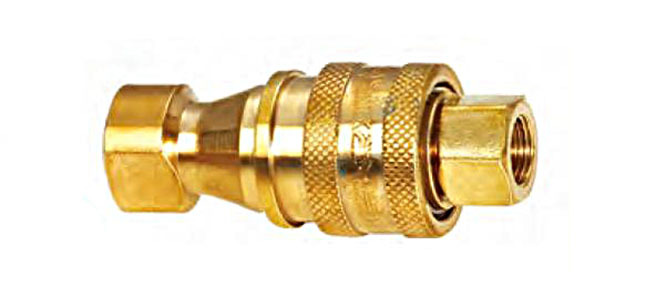

• Ολοκληρωμένο σύνολο

CB-SPB-1F-KZD full coupling set – brass body with BSPP thread

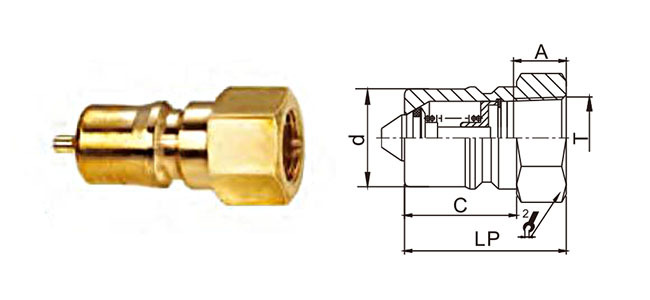

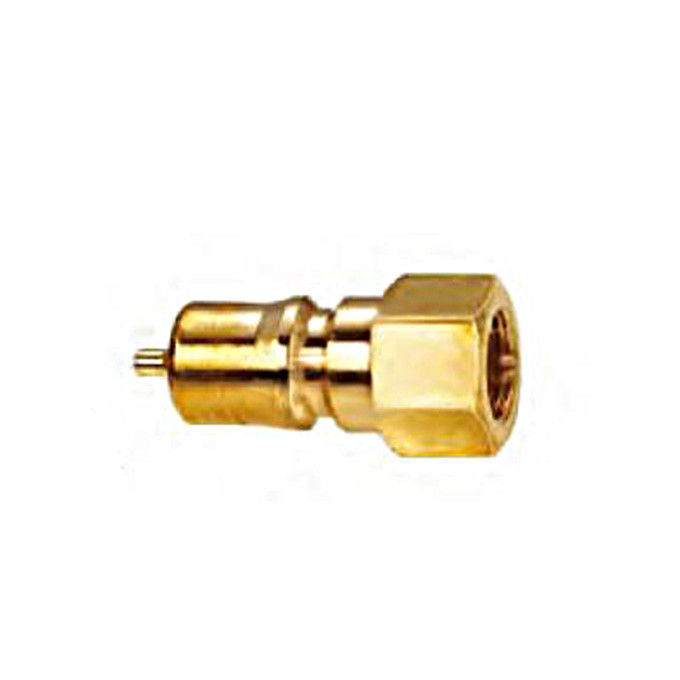

• Συστατικό πλέγματος CB-SPB-1M-KZD

Συνεργάτης.	Επενδύσεις	d	Γ	HEX2	Α	Τ
Ειδικότερα:	29	10.8	19	14	8	G1/8
Ειδικότερα:	36	14.2	22.5	17	12.5	ZG1/4
Ειδικότερα:	40	19	25	22	13	ZG3/8
CB-P4B-KZD	44	23.5	28	27	14	ZG1/2
CB-P6B-KZD	52	31.4	36	36	17	ZG3/4
Επικαιροποιημένο	62	37.8	40	41	23	ZG1
Ειδικότερα:	70	45	45	52	27	ZG1-1/4
CB-P12B-KZD	75	50	49	60	27	ZG1-1/2
CB-P16B-KZD	80	70	52	77	30	ZG2

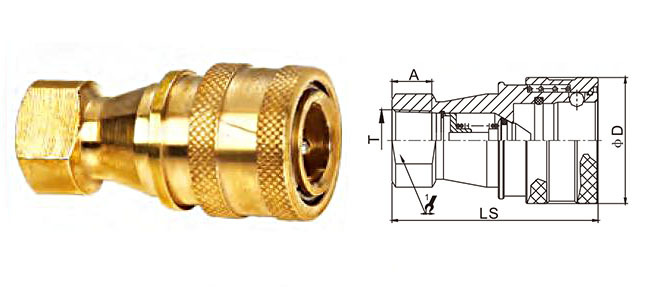

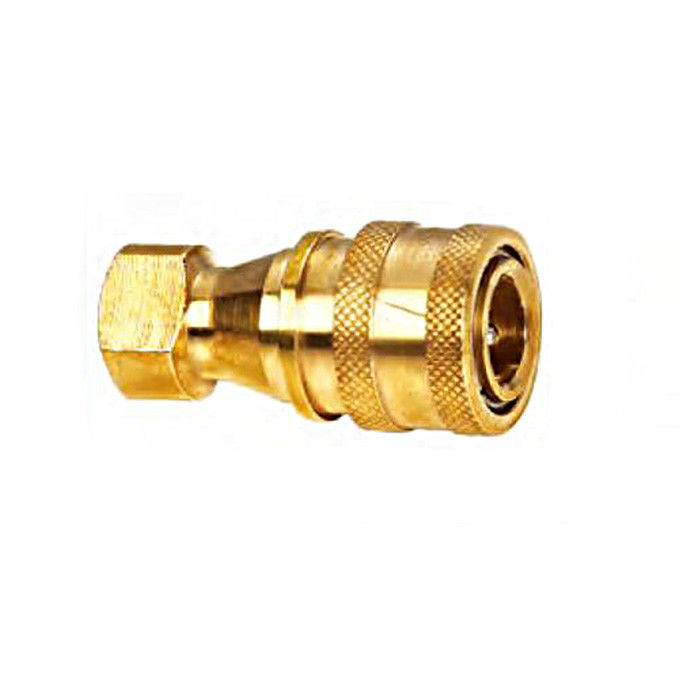

• Συστατικό πρίζας CB-SPB-1F-KZD

Συνεργάτης.	LS	Φ D	HEX1	Α	Τ
Ειδικότερα:	48	24	14	8	G1/8
Ειδικότερα:	58	27	19	12.5	ZG1/4
Ειδικότερα:	65	35	22	13	ZG3/8
Ειδικότερα, η παραπομπή στο άρθρο 4 παράγραφος 1 στοιχείο β) του κανονισμού (ΕΚ) αριθ. 1069/2009	72.5	45	29	14	ZG1/2
Ειδικότερα:	88	54	36	17	ZG3/4
Ειδικότερα:	102	64.5	41	23	ZG1
Ειδικότερα:	115	69	54	27	ZG1-1/4
Επικαιροποιημένο	124	79	60	27	ZG1-1/2
Επικαιροποιημένο	132	102	77	30	ZG2

Γιατί να επιλέξετε το CB-SPB-1F-KZD;

Ειδικότητα	Αξία
Συμμόρφωση με το πρότυπο ISO 7241-B	Παγκόσμια εναλλακτικότητα
Ελαστικές συσκευές	Πρόληψη διαρροών κατά τη σύνδεση/αποσύνδεση
Επιλογές μεγάλου μεγέθους	Διαθέσιμα από 1/8" έως 2"
Κατασκευή από χαλκό	Προσαρμόσιμη στις απαιτήσεις του συστήματος
Κατηγορία μέσης πίεσης	Αξιόπιστη έως 1000 psi

Συνδεδεμένες σελίδες

•Σύνοψη της σειράς ISO 7241-B

•Οδηγός ανταλλαγής σημάτων για το ISO B

•Περισσότερα Carterberg ISO 7241-B μοντέλα

Έτοιμοι να παραγγείλετε;

Είτε αντικαθιστάτε μια υπάρχουσα μονάδα είτε προμηθεύεστε για OEM συναρμολόγηση, η ομάδα μας μπορεί να σας βοηθήσει να προσδιορίσετε τον σωστό τύπο νήματος, τη διαμόρφωση σφραγίδας και το μέγεθος της θύρας.

Σε παρακαλώ.επικοινωνήστε μαζί μας
