Name: cb sp 1f ss iso 7241 b υδραυλική ταχεία ζεύξη
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-1F-SS
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

cb sp 1f ss iso 7241 b υδραυλική ταχεία ζεύξη

Τόπος καταγωγής:

Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

CB-SP-1F-SS

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

cb sp 1f ss iso 7241 b υδραυλική ταχεία ζεύξη

Λεπτομέρειες προϊόντος

Τύπος:

υδραυλική γρήγορη σύζευξη

Σειρά:

ISO 7241-β

Μέγεθος:

1/8", 1/4", 3/8", 1/2", 3/4", 1"

Υλικό:

316 Ατσάλι ατσάλι

Εργασιακή πίεση:

-20°C έως +180°C

Τύπος σφραγίδας:

Viton (άλλα διαθέσιμα κατόπιν αιτήματος)

Κατηγορία πίεσης:

Μέχρι 2000 PSI

Μέγιστος ρυθμός ροής:

50 GPM

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγματεύσεις

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

PD σειρά 1/4 διαγνωστικά υδραυλικά γρήγορα πρότυπα συζευκτήρων 42Mpa NPT

Βρείτε την καλύτερη τιμή

Ηλεκτρικός σύνδεσμος υψηλής πίεσης με μανίκι κλειδώματος 1/4"

Βρείτε την καλύτερη τιμή

Υψηλής πίεσης υδραυλικά νήματα σύνδεσης ταχείας απελευθέρωσης για τη βιομηχανία πετρελαίου και φυσικού αερίου

Βρείτε την καλύτερη τιμή

Υδραυλικοί σύνδεσμοι ταχείας σύνδεσης Φουσκωτές βαλβίδες Pd Κλειστού τύπου

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

CB-SP-1F-SS Υδραυλική γρήγορη σύνδεση.

Το CB-SP-1F-SS είναι μια ακριβής μηχανική ISO 7241-B γρήγορη ζεύξη κατασκευασμένη εξ ολοκλήρου από 316 ανοξείδωτο χάλυβα, σχεδιασμένη να λειτουργεί αξιόπιστα σε υψηλής θερμοκρασίας, επιθετικό υγρό,και υγειονομικού περιβάλλοντος.

Το μοντέλο αυτό ενσωματώνει σύστημα βαλβίδας με διπλό κλείσιμο και μηχανισμό κλειδώματος με σφαίρα, εξασφαλίζοντας ασφαλή, χωρίς διαρροές αποσύνδεση ακόμη και υπό πίεση.Οι τυποποιημένες σφραγίδες Viton παρέχουν εξαιρετική χημική και θερμική σταθερότητα.

Ιδανικό για εφαρμογές όπου η καθαρότητα του υγρού, η αντοχή στη διάβρωση και η θερμική αξιοπιστία είναι κρίσιμες.

Βασικά χαρακτηριστικά

• Ακολουθεί πλήρως τις διαστάσεις ISO 7241-1 σειράς Β

• Κατασκευασμένο από στερεό ανοξείδωτο χάλυβα 316 για ανώτερη αντοχή στη διάβρωση

• Η διπλή βαλβίδα κλεισίματος αποτρέπει την απώλεια υγρού από τις δύο πλευρές όταν αποσυνδέεται

• Σύστημα συγκράτησης με κλειδαριά σφαίρας ακριβείας

• Τυπικές σφραγίδες Viton: συμβατές με καυτό λάδι, ατμό, διαλύτες

• Καθαρή σύνδεση/αποσύνδεση σε απαιτητικά περιβάλλοντα

• Διαθέσιμα σε μορφή νήματος BSPP, NPT ή SAE

Σχεδιασμένο για καθαρά υγρά και σκληρά μέσα

Με την κατασκευή του από ανοξείδωτο χάλυβα 316 και τις σφραγίδες Viton, το CB-SP-1F-SS ξεχωρίζει σε απαιτητικές βιομηχανίες:

• Αντιστέκεται σε επιθετικές χημικές ουσίες, σε αλμυρό νερό και σε καθαριστικά

• Ασφαλής λειτουργία έως +180°C

• συμβατό με συστήματα υγιεινής που απαιτούν συχνούς κύκλους σύνδεσης

• Διάρκη αντοχή στη διάβρωση, την οξείδωση και την παραμόρφωση της σφραγίδας

Τεχνικές προδιαγραφές

Μέγεθος (σε ίντσες)	Πίεση (psi)	Δυνατότητα ροής
1/8"	2000	1
1/4 ίντσες	2000	3
3/8"	2000	6
1/2 ίντσες	1500	18
3/4 ίντσες.	1500	25
1"	1000	50

•Περιοχή θερμοκρασίας: -20°C έως +180°C

•Τύπος σφραγίδας: Viton (άλλα διαθέσιμα κατόπιν αιτήματος)

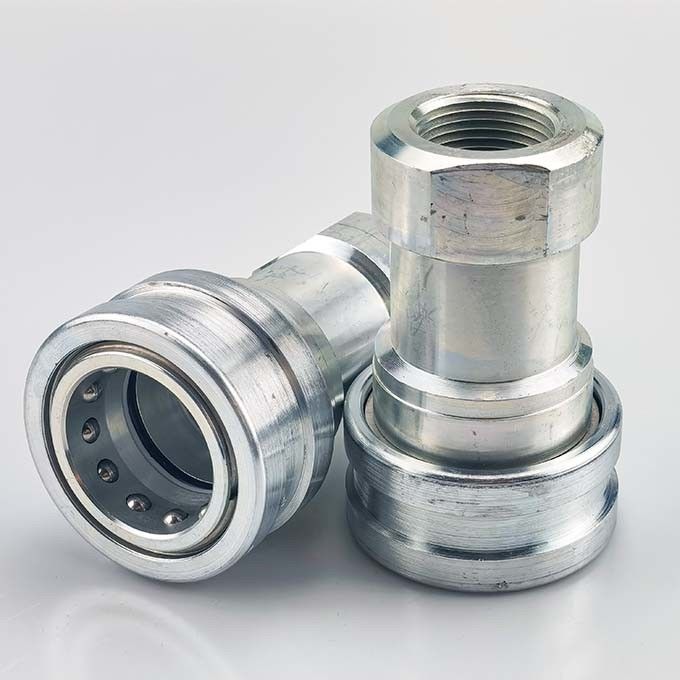

Εικόνα και διαστάσεις του προϊόντος

Το προϊόν αυτό περιλαμβάνει τόσο τα εξαρτήματα πρίζας όσο και τα εξαρτήματα πρίζας.

Κάθε κομμάτι είναι κατασκευασμένο με ακριβή μηχανήματα από ανοξείδωτο χάλυβα 316, εξασφαλίζοντας ακρίβεια διαστάσεων και καθαρή επιφάνεια.

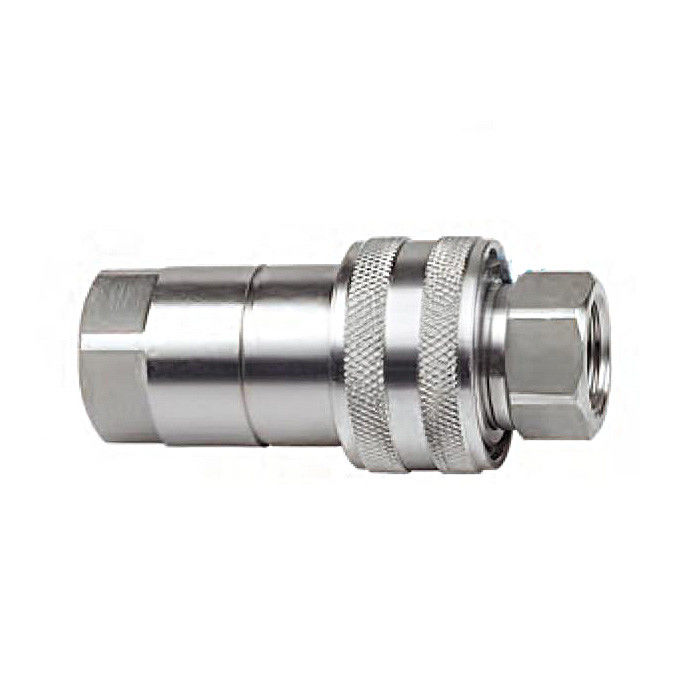

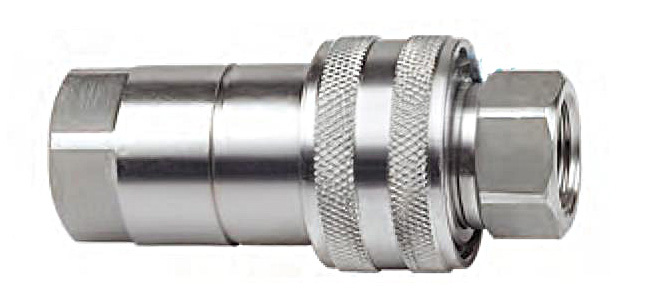

• Ολοκληρωμένο σύνολο

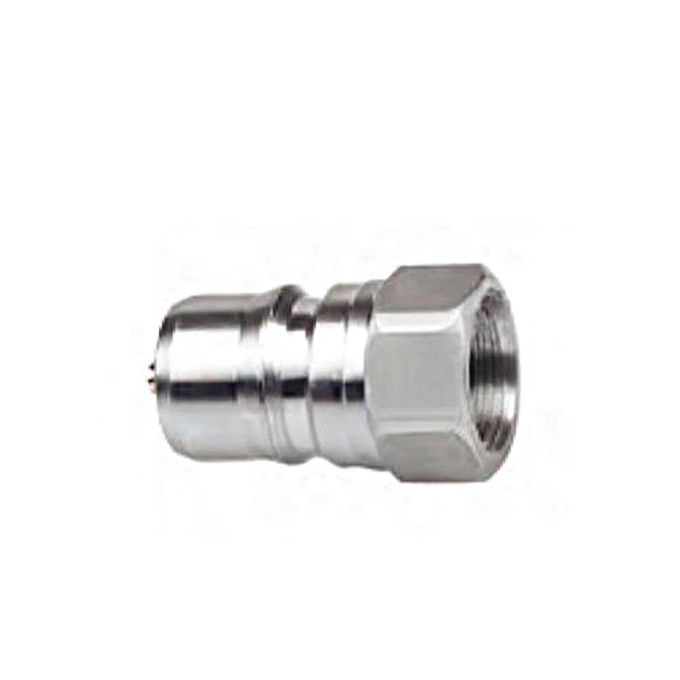

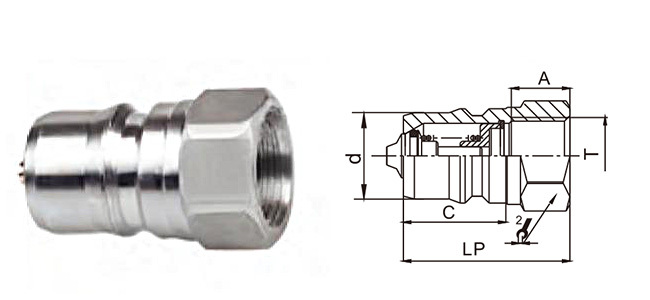

• Συστατικό πλέγματος

Συνεργάτης.	Επενδύσεις	d	Γ	HEX2	Α	Τ
CB-P1M-1F-SS	31	10.8	19	14	10	G1/8 NPT1/8
CB-P2M-1F-SS	36	14.2	22.8	19	13	G1/4 NPT1/4
CB-P3M-1F-SS	40	19	25	24	13	G3/8 NPT3/8
CB-P4M-1F-SS	46.5	23.5	28	27	17	G1/2 NPT1/2
CB-P6M-1F-SS	56	31.5	36	36	22	G3/4 NPT3/4
CB-P8M-1F-SS	63	37.8	35.5	41	23	G1 ΕΜΠ1

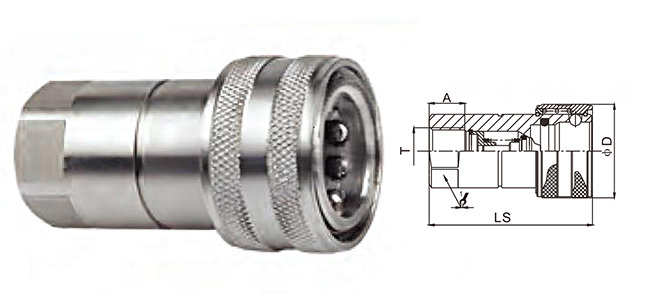

• Συστατικό πρίζας

Συνεργάτης.	LS	¢D	HEX1	Α	Τ
Επικαιροποιημένο	50	24	17	10	G1/8 NPT1/8
Επικαιροποιημένο	58	28.5	19	13	G1/4 NPT1/4
Επικαιροποιημένο	65	35	24	13	G3/8 NPT3/8
Επικαιροποιημένο	73.4	42	30	17	G1/2 NPT1/2
Επικαιροποιημένο	92	54	36	22	G3/4 NPT3/4
Επικαιροποιημένο	103	65	41	23	G1 ΕΜΠ1

Σενάρια εφαρμογής

Το CB-SP-1F-SS είναι βελτιστοποιημένο για:

• Χημική μεταφορά και υγρά

• Υγιεινές σωλήνες

• Εξοπλισμός επεξεργασίας τροφίμων και ποτών

• Συστήματα υπεράκτιας/θαλάσσιας χρήσης

• Ατμορύχοι, πετρελαϊκοί αγωγοί και αγωγοί διαλύτη

• Συστήματα OEM στην παραγωγή ενέργειας και επεξεργασία νερού

Εναλλακτική συμβατότητα εμπορικών σημάτων

Η ζεύξη αυτή είναι πλήρως εναλλάξιμη με:

• Σειρά Parker 60

• Ταχύτερη σειρά HNV

• Aeroquip FD45

• Η σειρά Hansen HK

Συγκρίνετε τις προδιαγραφές στοΟδηγός ανταλλαγής εμπορικών σημάτων

Γιατί να επιλέξετε το CB-SP-1F-SS;

Ειδικότητα	Οφέλη
316 από ανοξείδωτο χάλυβα	Καμία απώλεια υγρού κατά την αποσύνδεση
Σφραγίσματα βιτόν	Σταθερό έως 180 °C και ανθεκτικό σε επιθετικά υγρά
Εργασίες ακριβείας	Καθαρή ροή, αξιόπιστη σφράγιση, ελάχιστη φθορά
Διπλό κλείσιμο	Καμία απώλεια υγρού κατά την αποσύνδεση

Χρειάζεστε βοήθεια για την επιλογή υλικού ή σφραγίδας;

Αφήστε μας να σας βοηθήσουμε με το μέγεθος των θύρων, τη συμβατότητα υγρών και τις ειδικές ρυθμίσεις εφαρμογής.

Σε παρακαλώ.επικοινωνήστε μαζί μας
