Τόπος καταγωγής:
Κίνα
Μάρκα:
Carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
CB-SPM-1F
Το CB-SPM-1F έχει σχεδιαστεί με γνώμονα την προσαρμοστικότητα.
| Υλικό σφραγίδας | Μέγιστη θερμοκρασία |
| Buna-N | -40°C έως +121°C |
| Νεοπρένιο | -54°C έως +100°C |
| EPDM | -54°C έως +149°C |
| FKM | -29°C έως +204°C |

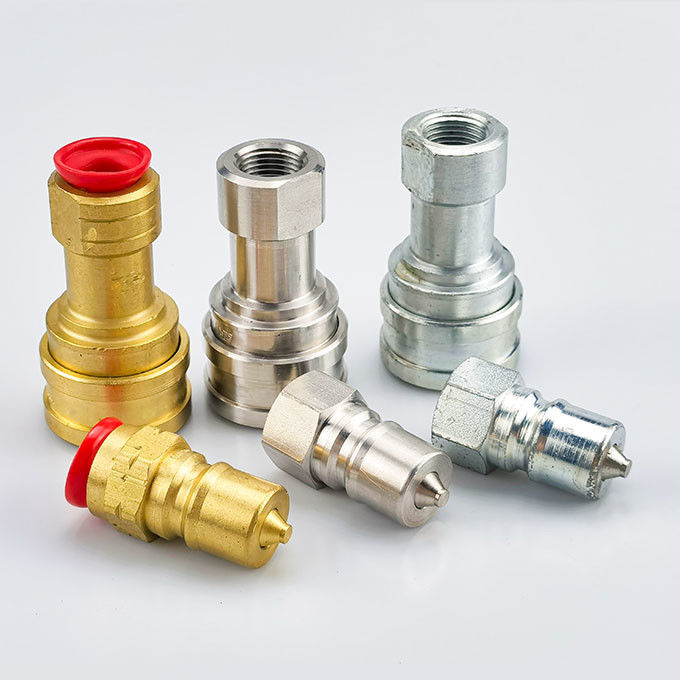

Είναι διαθέσιμο σε:Χάλυβα άνθρακα, χαλκός και ανοξείδωτο χάλυβαεπιλογές για να ανταποκρίνονται στις ανάγκες της εφαρμογής.
| Μέγεθος (σε ίντσες) | Ονομαστική πίεση (psi) | Δυνατότητα ροής (gpm) |
|
1/8" |
4000 | 0.8 |
| 1/4 ίντσες | 5000 | 3 |
| 3/8" | 4000 | 6 |
| 1/2 ίντσες | 5000 | 12 |
| 3/4 ίντσες. | 4000 | 26 |
| 1" | 4000 | 50 |
| 1-1/4" | 2900 | 76 |
| 1-1/2 ίντσες | 2175 | 99 |
| 2 " | 1450 | 200 |
Θερμοκρασία λειτουργίας:Με βάση την επιλεγμένη σφραγίδα
Επιλογές στερέωσης:Ποικιλία μεγεθών και τύπων νήματος
• Συνδυασμός συστημάτων πρίζας και πρίζας με διάφορα νήματα
• Σφραγίδα που δείχνει τη δομή κλειδαριού σφαίρας
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | Ε | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 ίντσες | CB-P2S-1FG | 4/1-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 ίντσες | Επικαιροποίηση | 4/1-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | Επικαιροποιημένο | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 ίντσες | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 ίντσες | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη. | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 ίντσες. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 ίντσες. | Επικαιροποιημένα συστήματα | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | Επικαιροποιημένο | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |

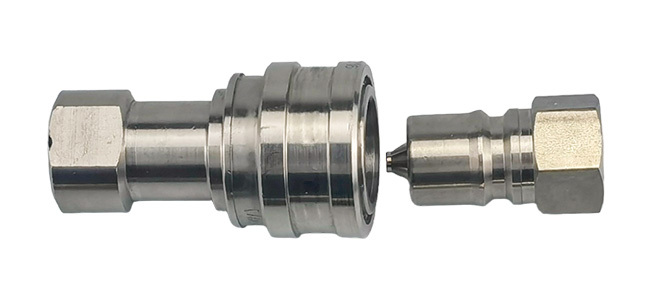

• Αποσυνδεδεμένη πρίζα που δείχνει βαλβίδα
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | Πέρα από τα διαμερίσματα |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | Ειδικότερα: | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 ίντσες | CB-S2S-1FG | 4/1-19 | 2.26 | 1.17 | 0.75 |
| 1/4 ίντσες | Ειδικότερα: | 4/1-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | Επικαιροποιημένα συστήματα | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 ίντσες | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 ίντσες. | Επικαιροποιημένο | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | Επικαιροποιημένο | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | Ειδικότερα: | 1-11 | 4.13 | 2.61 | 1.75 |
Το CB-SPM-1F είναι λειτουργικά εναλλάξιμο με:
• Σειρά Parker 60
• Ταχύτερη σειρά HNV
• Aeroquip FD45
• Η σειρά Hansen HK
Ελέγξτε το Εγώ...Οδηγός ανταλλαγήςγια αναφορά κατά μάρκα και μέγεθος λιμένα.
| Ειδικότητα | Οφέλη |
| Πολλαπλής διαμόρφωσης | Ιδανικό για υβριδικά υδραυλικά συστήματα |
| Συμφωνία ISO 7241-B | Ταιριάζει με τα κορυφαία παγκόσμια πρότυπα |
| Μονόμορφη | Ένα προϊόν, πολλές εφαρμογές |
| Αντικατάσταση σε ολόκληρο το σύστημα | Μειώνει την πολυπλοκότητα των SKU |
Αφήστε την ομάδα μηχανικών μας να σας βοηθήσει με την συμβατότητα των σφραγίδων, την τοποθέτηση των θύρων και την στρατηγική εγκατάστασης.
