Name: cb spb 1f iso 7241 b υδραυλική γρήγορη ζεύξη
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

cb spb 1f iso 7241 b υδραυλική γρήγορη ζεύξη

Place of Origin:

China

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Model Number:

CB-SPB-1F

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

cb spb 1f iso 7241 b υδραυλική γρήγορη ζεύξη

Λεπτομέρειες προϊόντος

Type:

hydraulic quick coupling

series:

ISO 7241-B

Size:

1/8"-2"

Material:

carbon steel, brass, 303/316 stainless steel

Rated Pressure:

up to 3000 psi

Flow Rate:

up to 200 gpm

Seal materials:

Buna-N,Neoprene,EPDM,FKM

Temperature Range:

Based on seal material

Όροι πληρωμής και αποστολής

Minimum Order Quantity

Negotiation

Τιμή

Διαπραγματεύσιμα

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

Συγγενικά προϊόντα

PD σειρά 1/4 διαγνωστικά υδραυλικά γρήγορα πρότυπα συζευκτήρων 42Mpa NPT

Βρείτε την καλύτερη τιμή

Ηλεκτρικός σύνδεσμος υψηλής πίεσης με μανίκι κλειδώματος 1/4"

Βρείτε την καλύτερη τιμή

Υψηλής πίεσης υδραυλικά νήματα σύνδεσης ταχείας απελευθέρωσης για τη βιομηχανία πετρελαίου και φυσικού αερίου

Βρείτε την καλύτερη τιμή

Υδραυλικοί σύνδεσμοι ταχείας σύνδεσης Φουσκωτές βαλβίδες Pd Κλειστού τύπου

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

CB-SPB-1F ISO 7241-B Υδραυλική γρήγορη σύνδεση.

Το CB-SPB-1F είναι η οικονομικά αποδοτική και εξοικονόμηση χώρου λύση της Carterberg στην σειρά υδραυλικών ζεύξεων ISO 7241-B.Είναι σχεδιασμένο για σχεδιαστές εξοπλισμού και διαχειριστές συστημάτων που απαιτούν αξιόπιστη σύνδεση σε συμπαγή ή χαμηλής πίεσης συστήματα, χωρίς να διακυβεύεται η εναλλακτικότητα ή η απόδοση σφράγισης.

Αυτό το μοντέλο ενσωματώνει τον ίδιο αξιόπιστο μηχανισμό σφαίρας και σχεδιασμό βαλβίδας, όπως τα υψηλότερα μοντέλα μας, αλλά με οικονομική συσκευασία και απλοποιημένη διαμόρφωση.το οποίο το καθιστά ιδανικό για ευρεία βιομηχανική χρήση.

Βασικά χαρακτηριστικά

• Συμμόρφωση με τις διαστάσεις ISO 7241-1 σειράς Β

• Σύνθετο και ελαφρύ σώμα, ιδανικό για στενά χώρα εγκατάστασης

• Η σχεδίαση της κλειδαριάς με σφαίρα εξασφαλίζει γρήγορη σύνδεση χωρίς εργαλεία

• Οι αυτοσφραγιστικές βαλβίδες μειώνουν την απώλεια υγρού

• Κατάλληλο για συστήματα χαμηλής έως μεσαίας πίεσης

• Διατίθεται σε χάλυβα άνθρακα, ορείχαλκο ή σε ανοξείδωτη χάλυβα

• Αποδοτική από άποψη κόστους χωρίς να θυσιάζεται η συμβατότητα

Υλικό και επιλογές σφράγισης

Σχεδιασμένο με γνώμονα την προσιτότητα και τη συμβατότητα, το CB-SPB-1F υποστηρίζει πολλαπλά υλικά (χάλυβα, χαλκός, ανοξείδωτο) και επιλογές σφραγίδωσης ανάλογα με τις ανάγκες του συστήματος:

Υλικό σφραγίδας	Μέγιστη θερμοκρασία
Buna-N	-40°C έως +121°C
Νεοπρένιο	-54°C έως +100°C
EPDM	-54°C έως +149°C
FKM	-29°C έως +204°C

Ιδανικό γιααγωγές ύδρευσης, συμπιεσμένος αέρας, ελαφρά υδραυλικά συστήματα πετρελαίου, και περισσότερα.

Τεχνικές προδιαγραφές

Μέγεθος (σε ίντσες)	Ονομαστική πίεση (psi)	Δυνατότητα ροής (gpm)
1/8"	3000	0.8
1/4 ίντσες	2700	3
3/8"	2200	6
1/2 ίντσες	2250	12
3/4 ίντσες.	2000	26
1"	1500	50
1-1/4"	1200	76
1-1/2 ίντσες	1500	99
2 "	700	200

•Τύποι στερέωσης: Τριχοειδής (BSPP / NPT / SAE)
•Θερμοκρασία λειτουργίας: Με βάση την επιλεγμένη σφραγίδα

Εικόνα και διαστάσεις του προϊόντος

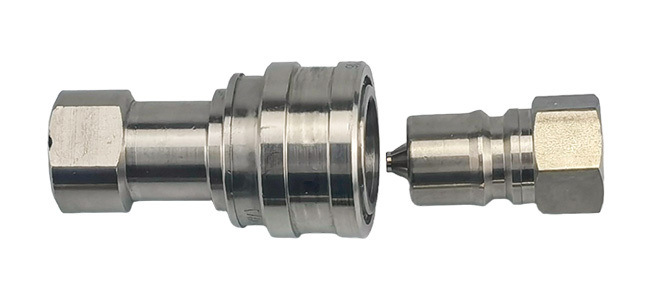

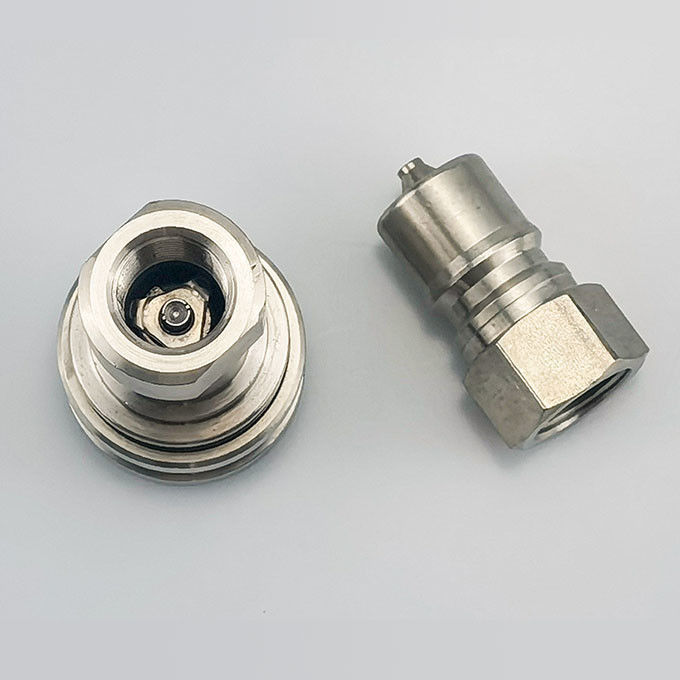

Αυτό το σύνολο ζεύξης διαθέτει πρίζα + πρίζα, που έχει σχεδιαστεί για απλή εγκατάσταση και οικονομική διάταξη συστήματος.

• Συνδυασμός συστημάτων πρίζας και πρίζας με διάφορα νήματα

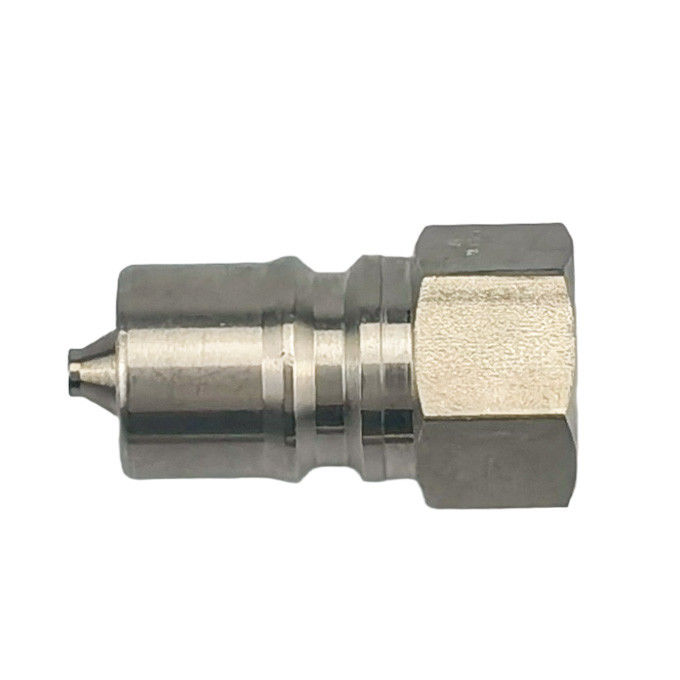

• Σφραγίδα που δείχνει τη δομή κλειδαριού σφαίρας

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	Ε	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 ίντσες	CB-P2B-1FG	4/1-19	1.52	0.87	0.56	0.75
1/4 ίντσες	Επικαιροποιημένα συστήματα	4/1-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	Επικαιροποίηση	3/8-18	1.76	1.01	0.61	0.88
1/2 ίντσες	CB-P4B-1FG	1/2-14	2.03	1.30	0.76	1.13
1/2 ίντσες	CB-P4B-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 ίντσες.	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 ίντσες.	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1"	Ειδικότερα:	1-11	2.85	1.88	0.97	1.63

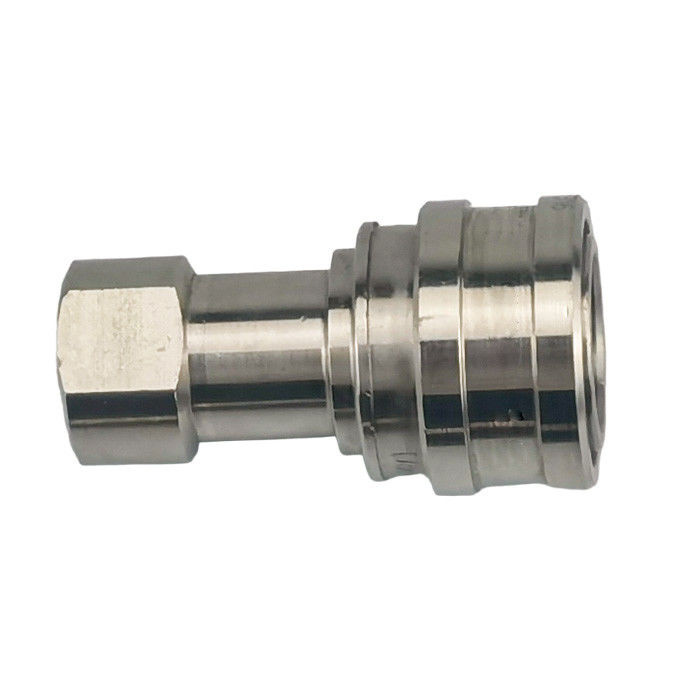

• Αποσυνδεδεμένη πρίζα που δείχνει βαλβίδα

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	Πέρα από τα διαμερίσματα
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	Ειδικότερα:	1/8-27	1.91	0.98	0.56
1/4 ίντσες	CB-S2S-1FG	4/1-19	2.26	1.17	0.75
1/4 ίντσες	Ειδικότερα:	4/1-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	Επικαιροποιημένα συστήματα	3/8-18	2.56	1.42	0.88
1/2 ίντσες	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
1/2 ίντσες	Επικαιροποιημένα συστήματα	1/2-14	2.96	1.86	1.13
3/4 ίντσες.	Επικαιροποιημένο	3/4-14	3.48	2.22	1.31
3/4 ίντσες.	Ειδικότερα:	3/4-14	3.48	2.22	1.31
1"	Επικαιροποιημένο	1-11	4.13	2.61	1.75
1"	Ειδικότερα:	1-11	4.13	2.61	1.75

Σενάρια εφαρμογής

Το CB-SPB-1F είναι ιδανικό για υδραυλικά συστήματα μεσαίας φορτίας και με υψηλή αξία:

• Υδραυλικά συστήματα σε αστικό ή ενοικιαζόμενο εξοπλισμό

• Διοχέτευση νερού ή αέρα σε καροτσάκια, κυκλώματα HVAC

• Διοχέτευση συμπιεσμένου αέρα ή μη κρίσιμων υγρών

• Ελαφριά γεωργικά εργαλεία ή ψεκαστήρες

• Συστήματα OEM που δίνουν προτεραιότητα στον προϋπολογισμό και τη συμπαγή

Εναλλακτική συμβατότητα εμπορικών σημάτων

Το CB-SPB-1F ανταποκρίνεται σε όλες τις διαστάσεις του προτύπου ISO 7241-B και αντικαθιστά:

• Σειρά Parker 60

• Ταχύτερη σειρά HNV

• Aeroquip FD45

• Η σειρά Hansen HK

Δείτε το πλήρεςΟδηγός ανταλλαγής

Γιατί να επιλέξετε το CB-SPB-1F;

Ειδικότητα	Αξία
Συγκεντρωτικό μέγεθος	Εύκολη τοποθέτηση σε περιορισμένες εγκαταστάσεις
Αξιόπιστος σχεδιασμός κλειδαριού σφαίρας	Ομαλοί κύκλοι σύνδεσης/αποσύνδεσης
Ευρεία συμβατότητα	Αντικατάστατα με κορυφαίες μάρκες
Επιλογή με γνώμονα τον προϋπολογισμό	Ιδανικό για κλιμακωτά συστήματα μεγάλου όγκου

Πότε Να Επιλέξετε την Β έκδοση;

Αν η υδραυλική σας γραμμή δεν λειτουργεί υπό εξαιρετική πίεση ή περιβαλλοντική πίεση, και χρειάζεστε μια συμπαγή, προσιτή και εναλλάξιμη γρήγορη ζεύξη, το CB-SPB-1F είναι η βέλτιστη προσαρμογή.

Χρησιμοποιείται ευρέως σε εργαλεία που κινούνται με αέρα, κινητά καροτσάκια υγρών και οχήματα όπου το κόστος και το αποτύπωμα έχουν μεγαλύτερη σημασία.

Έτοιμοι να συζητήσουμε για το σύστημα;

Η ομάδα μας μπορεί να σας συμβουλεύσει για την επιλογή σφραγίδας, το νήμα τοποθέτησης και την συμβατότητα πίεσης.

Σε παρακαλώ.επικοινωνήστε μαζί μας
