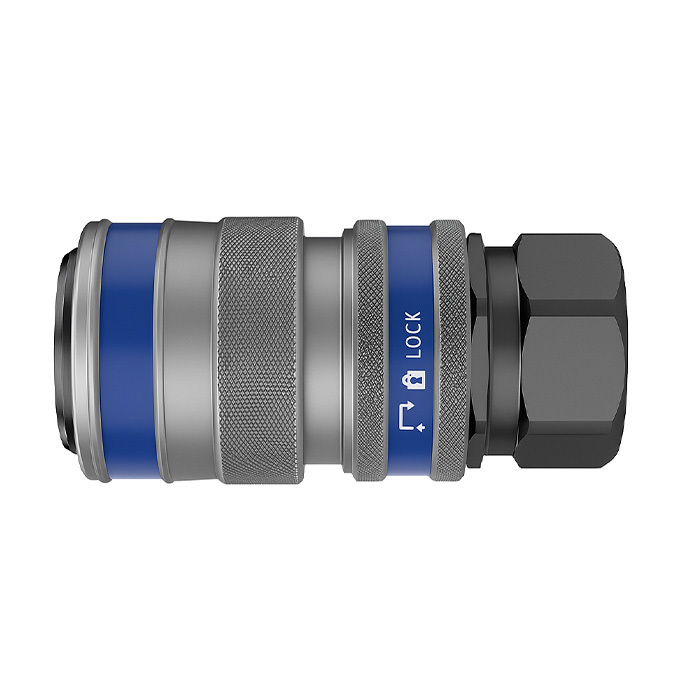

CB-10125 Υδραυλικός Σύνδεσμος Υψηλής Πίεσης | Συμπαγής, Σχεδιασμός Χωρίς Βαλβίδα (250 MPa)

Ο/ΗCB-10125 υδραυλικός ταχυσύνδεσμος είναι ειδικά κατασκευασμένος για συστήματα εξαιρετικά υψηλής πίεσης που λειτουργούν έως 250 MPa (36.250 PSI). Με βαλβίδα χωρίς βαλβίδα, σφράγιση μετάλλου σε μέταλλο, και συμπαγή διαμόρφωση σπειρώματος G1/4", είναι μια αξιόπιστη επιλογή για υδραυλικούς εντατήρες μπουλονιών, εξαγωγείς ρουλεμάν, και άλλο εξοπλισμό που χρησιμοποιείται σε εφαρμογές ακριβείας υψηλής δύναμης.

Αυτό το μοντέλο είναι μέρος της σειράς CEJN 125 της Carterberg και προσφέρει απρόσκοπτη, στεγανή σύνδεση και αποσύνδεση, ακόμη και υπό ακραίο φορτίο. Η μεταλλική σφράγισή του CMS (κώνος 120°) εξασφαλίζει ασφάλεια και επαναληψιμότητα σε συχνές κύκλους.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

•  Βαθμολογία για Πίεση Λειτουργίας 250 MPa
Κατασκευασμένο για να χειρίζεται ακραίες υδραυλικές δυνάμεις σε ελεγχόμενα συστήματα εργαλείων και δοκιμών.

•  Συμπαγείς Διαστάσεις
Συνολικό μήκος μόλις 73,8 mm και εξωτερική διάμετρος 30 mm — ιδανικό για περιορισμένους χώρους συναρμολόγησης.

•  Χωρίς Βαλβίδα στην Πλευρά του Βύσματος
Η απλοποιημένη εσωτερική δομή ελαχιστοποιεί την πτώση πίεσης και διευκολύνει την ταχύτερη εξίσωση πίεσης.

•  Ασφαλής Σφράγιση Μετάλλου σε Μέταλλο CMS
Εξαλείφει την εξάρτηση από δακτυλίους O-ring σε κρίσιμες ζώνες, προσφέροντας ανώτερη απόδοση σε εξαιρετικά υψηλή πίεση.

•  Τυπικά Καπάκια Σκόνης & Κλείδωμα Ασφαλείας
Κάθε μονάδα περιλαμβάνει ενσωματωμένο κλείδωμα ασφαλείας και προστατευτικά καπάκια για την αποφυγή μόλυνσης και τυχαίας απελευθέρωσης.

•  Συμβατό με τη Σειρά CEJN 125
Λειτουργικά εναλλάξιμο με προϊόντα CEJN 125, προσφέροντας παράλληλα βελτιωμένη ευελιξία προμήθειας και αποδοτικότητα κόστους.

Τεχνικές Προδιαγραφές

Τυπική καμπύλη πίεσης-ροής του CB-10125.

Δείχνει ελάχιστη πτώση πίεσης χάρη στον σχεδιασμό του χωρίς βαλβίδα και τη συμπαγή εσωτερική διαδρομή.

Επισκόπηση Διαστάσεων

Θηλυκό (Υποδοχή)

Αρσενικό (Βύσμα)

Εφαρμογές

Σημειώσεις Συμβατότητας

Το CB-10125 είναι πλήρως συμβατό με τη σειρά CEJN 125, συμπεριλαμβανομένου του φυσικού μεγέθους, της διεπαφής σφράγισης και της υδραυλικής απόδοσης. Ενώ η εναλλαξιμότητα είναι εξασφαλισμένη, συνιστούμε την επαλήθευση των υλικών σφράγισης (NBR έναντι Viton) και των μέγιστων ρυθμίσεων ροπής κατά τη διάρκεια σεναρίων αντικατάστασης ή εκ των υστέρων τοποθέτησης.

Συχνές Ερωτήσεις

Ε: Μπορεί το CB-10125 να χρησιμοποιηθεί σε δυναμικά συστήματα πίεσης με παλμούς;
Α: Είναι κατάλληλο για εξαιρετικά υψηλή πίεση, στατικούς κύκλους φόρτισης. Για παλλόμενα συστήματα, συμβουλευτείτε μας για ενισχυμένες παραλλαγές.

Ε: Είναι ο σύνδεσμος εντελώς χωρίς βαλβίδα;
Α: Ναι. Το αρσενικό μισό (βύσμα) είναι χωρίς βαλβίδα για την ελαχιστοποίηση του περιορισμού του ρευστού. Το σύστημα πρέπει να αποσυμπιεστεί πριν από την αποσύνδεση.

Ε: Είναι αυτό συμβατό με τα εργαλεία CEJN 125;
Α: Ναι. Το CB-10125 είναι ένα λειτουργικά συμβατό αντικατάσταση με CEJN 125, σχεδιασμένο για χρήση σε εντατήρες μπουλονιών, εξαγωγείς κ.λπ.
