Υψηλής πίεσης υδραυλικές γρήγορες ζεύξεις cb 10218

CB-10218 Υψηλής Πίεσης Υδραυλική Σύνδεση 100 MPa Συμπίεση

ΗCB-10218είναι μια υπερυψηλής πίεσης γρήγορη ζεύξη σχεδιασμένη για απαιτητικά υδραυλικά συστήματα που απαιτούν έως και100 MPa (14.500 PSI)Ολοκληρωμένη και ακριβής, διαθέτειαποσύνδεση χωρίς διαρροή, αΜηχανοκίνητο δαχτυλίδι κλειδαριού, καιΣυμφωνία CEJN 218, καθιστώντας το ιδανικό για τεντωτές βρόγχων, εργαλεία πίεσης και ελεγχόμενες υδραυλικές λειτουργίες.

Είναι...G 3/8" συσσωματωμένη διεπαφή, σκληρή κατασκευή από χάλυβα και προφίλ υψηλής ροής του επιτρέπουν να αντέχει συχνούς κύκλους υψηλής πίεσης με σταθερή απόδοση.

Βασικά χαρακτηριστικά και οφέλη

• Καθορισμένη για 100 MPa (14.500 PSI)
Σχεδιασμένο για εξαιρετικές υδραυλικές εφαρμογές που απαιτούν υψηλή αξιοπιστία και σταθερή σφράγιση.

•Αποσύνδεση χωρίς διαρροή
Αποτρέπει την απώλεια υγρού κατά την αποσύνδεση, προστατεύοντας τους χειριστές και ελαχιστοποιώντας τη μόλυνση.

•Σύνθετο προφίλ
Μόνο73.4 mm μήκοςκαι340,6 mm διάμετρος, ιδανικό για στενά σημεία συναρμολόγησης.

•Μηχανισμός θετικής κλειδώσεως
Η θηλυκή ζεύξη περιλαμβάνειαυτόματο μηχανικό δαχτυλίδι κλειδώματοςγια την πρόληψη τυχαίων αποσυνδέσεων υπό πίεση.

•Υψηλός ρυθμός ροής
Παραδίδει έως15 L/minμέσω ενός στενού διαδρόμου, υποστηρίζοντας τον ανταποκρινόμενο υδραυλικό έλεγχο.

•Υλικό & Σφραγίδα
Ατσάλι σβήσματος με επικάλυψη ψευδαργύρου για αντοχή, πρότυποΣφραγίδες NBRμε προαιρετική διεπαφή καουτσούκ-μεταλλίου.

•Τριχόπλευρη σύνδεση G 3/8
Διασφαλίζει την ασφαλή εγκατάσταση σε εξοπλισμό δοκιμής και συσκευές υπερυψωμένης πίεσης.

Τεχνικές προδιαγραφές

Τυπική καμπύλη ροής πίεσης του CB-10218.

Γενική εικόνα διαστάσεων

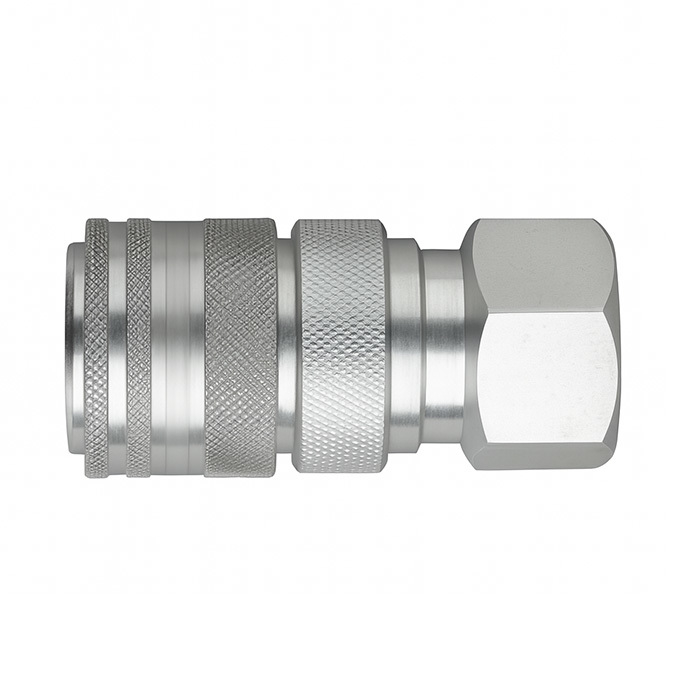

Γυναίκα (Socket)

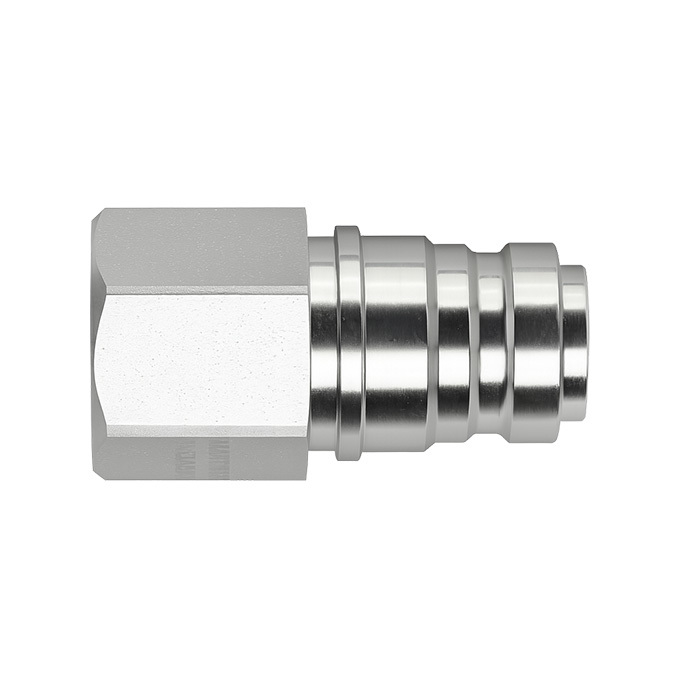

Άντρας (φυτάρισμα)

Σενάρια εφαρμογής

Σημειώσεις συμβατότητας

Το CB-10218 είναι δομικά και λειτουργικά συμβατό με τις συνδέσεις της σειράς CEJN 218.μπορεί να χρησιμεύσει ως άμεση αντικατάσταση στα περισσότερα τυποποιημένα εργαλεία και εξαρτήματα 100 MPa.

Συχνές ερωτήσεις (FAQ)

Ε: Μπορεί το CB-10218 να συνδεθεί υπό πίεση;
Α: Όχι. Το σύστημα πρέπει να έχει τεθεί σε πίεση πριν από την αποσύνδεση.

Ε: Είναι αυτό εναλλάξιμο με μέρη CEJN 218;
Α: Ναι. Το CB-10218 προσφέρει συμβατότητα drop-in με ανδρικές και θηλυκές συνδέσεις της σειράς CEJN 218.

Ε: Είναι κατάλληλο για δυναμική ή παλμική ροή;
Α: Ναι, εντός της ονομαστικής κλίμακας πίεσης και θερμοκρασίας.
