υδραυλικοί ταχυσύνδεσμοι υψηλής πίεσης cb 10116

CB-10116 Χάλυβα από ανοξείδωτο υδραυλικό σύνδεσμο γρήγορης σύνδεσης

Η CB-10116 είναι μια συμπαγή υδραυλική ταχεία ζεύξη από ανοξείδωτο χάλυβα που έχει σχεδιαστεί για να ανταποκρίνεται στις υψηλές απαιτήσεις των συστημάτων υπερυψωμένης πίεσης σε διαβρωτικά περιβάλλοντα.Σχεδιασμένο ως πλήρως συμβατή εναλλακτική λύση στην σειρά CEJN 116, το μοντέλο αυτό συνδυάζει μηχανικά χαρακτηριστικά ασφάλειας, λειτουργία χωρίς στάγματα και κώνους σφραγίδας μετάλλου 120 ° CMS CEJN για να προσφέρει ανώτερη αξιοπιστία σφραγίδας υπό ακραία πίεση.

Ιδανικό για εργαλεία ροπής, τεντωτές και φορητό υδραυλικό εξοπλισμό, το CB-10116 είναι η επιλογή υψηλής ακεραιότητας όταν η αποτυχία δεν είναι επιλογή.

Βασικά χαρακτηριστικά και πλεονεκτήματα

• 100% κατασκευή από ανοξείδωτο χάλυβα: Ανθεκτικό στη διάβρωση και κατάλληλο για επιθετικά περιβάλλοντα, συμπεριλαμβανομένων των θαλάσσιων, χημικών και υπεράκτιων συστημάτων.

•Σύνθετο σχεδιασμό σώματος: Μόνο 51,2 mm σε μήκος και 24,5 mm σε διάμετρο, ιδανικό για εφαρμογές στενού χώρου.

•Μεταλλική σφραγίδα CMS (120° Κωνός): CEJN-συμβατή σφράγιση μετάλλου με μέταλλο με υψηλή θερμοκρασία και χημική ανθεκτικότητα.

•Χωρίς διαρροές λειτουργία: Σχεδιασμένο για μηδενικές διαρροές κατά τη σύνδεση και την αποσύνδεση.

•Άνδρας ζεύγος χωρίς βαλβίδα: Βελτιστοποιημένο για συστήματα όπου η κατεύθυνση του υγρού ρυθμίζεται εξωτερικά.

•Δαχτυλίδι κλειδώματος ασφαλείας: Ο θηλυκός σύνδεσμος περιλαμβάνει μηχανικό δαχτυλίδι για την αποφυγή τυχαίας αποσύνδεσης.

•Κατηγορία υψηλής πίεσης: Εργασιακή πίεση 150 MPa (21.750 PSI), με ελάχιστη πίεση εκρήξεως 300 MPa.

•G 1/4 "Συνδέσεις με νήματα: συμβατό με κοινές βιομηχανικές υδραυλικές διεπαφές.

•Συμπεριλαμβάνονται τα τυποποιημένα κάλυμμα σκόνης: παρατείνει τη διάρκεια ζωής του ζεύκτη και προστατεύει τις εσωτερικές επιφάνειες.

Τεχνικές προδιαγραφές

Τυπική καμπύλη ροής πίεσης του CB-10116.

Γενική εικόνα διαστάσεων

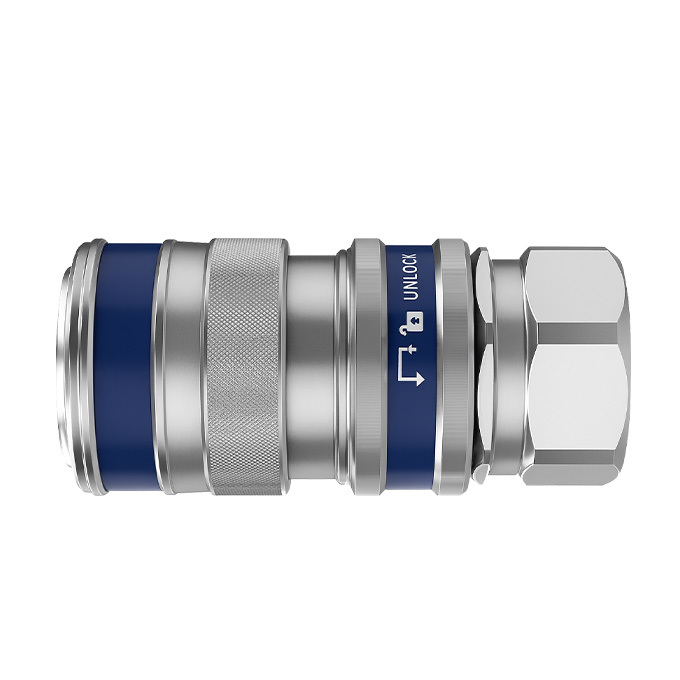

Γυναίκα (Socket)

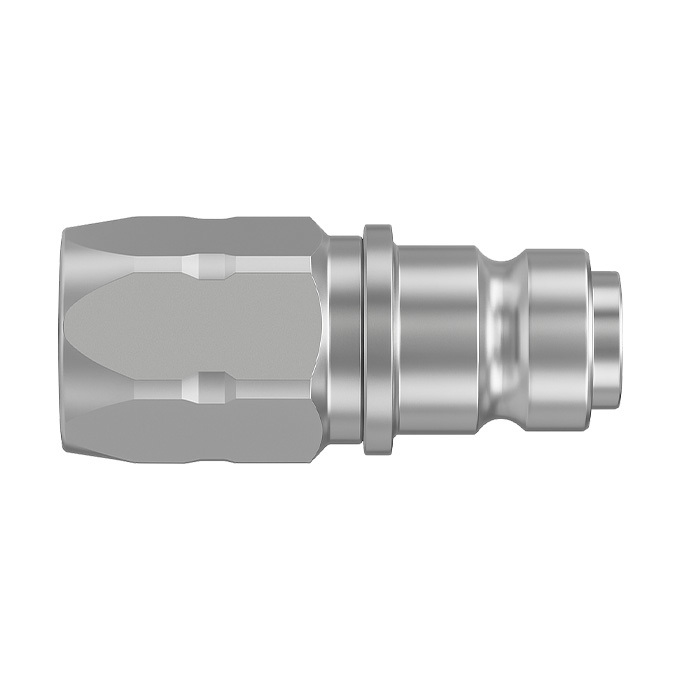

Άντρας (φυτάρισμα)

Σενάρια εφαρμογής

• Εργαλεία ροπής και υδραυλικοί τεντωτές
Σε περίπτωση που είναι απαραίτητες συμπαγείς και ακριβείς συνδέσεις χωρίς διαρροές.

•Συντήρηση σε διαβρωτικά περιβάλλοντα
Κατάλληλο για θαλάσσιες, ανοικτές και χημικές εγκαταστάσεις.

•Φορητές υδραυλικές μονάδες
Για συστήματα υψηλής πίεσης με έλεγχο υγρών μικρού όγκου.

CEJN 116 Συμβατότητα

Η CB-10116 είναι πλήρως εναλλάξιμη με την σειρά CEJN 116 όσον αφορά:

• Μέγεθος και διεπαφή νήματος (G1/4")

• Μέθοδος σφράγισης (CMS 120° κώνος)

• Αξιολογήσεις πίεσης και θερμοκρασίας

• Μορφή ζεύξης (άνδρας χωρίς βαλβίδα + γυναίκα ασφαλείας)

Γενικές ερωτήσεις

Ε: Πώς διαφέρει το CB-10116 από το CB-10125 ή το CB-10218;
Α: Το CB-10116 είναι από ανοξείδωτο χάλυβα και διαθέτει μια μεταλλική σφραγίδα CMS.Το 10116 έχει πιο συμπαγές σχεδιασμό και δεν έχει εσωτερική βαλβίδα στην πλευρά του αρσενικού.

Ε: Είναι το CB-10116 κατάλληλο για χημικές ή θαλάσσιες εφαρμογές;
Α: Ναι. Η πλήρης κατασκευή από ανοξείδωτο χάλυβα και το σχεδιασμό χωρίς διαρροές το καθιστούν ιδανικό για διαβρωτικά και ευαίσθητα περιβάλλοντα.

Ε: Μπορεί το CB-10116 να αντικαταστήσει το CEJN 116 άμεσα;
Α: Ναι. Είναι πλήρως συμβατό από άποψη διαστάσεων και λειτουργίας.
