Place of Origin:
China
Μάρκα:
carterberg
Πιστοποίηση:
IATF16949
Model Number:
CB-10135
Το CB-10135 είναι ένας συμπαγής, ταχείας σύνδεσης εξαιρετικά υψηλής πίεσης σχεδιασμένος για απαιτητικά υδραυλικά συστήματα που λειτουργούν έως 300 MPa (43.500 PSI). Πλήρως συμβατός με τη Σειρά CEJN 135, αυτός ο σύνδεσμος είναι βελτιστοποιημένος για απόδοση χωρίς διαρροές, μηχανική ασφάλεια και ταχεία ενσωμάτωση σε υδραυλικά συστήματα περιορισμένου χώρου.
Με ένα σκληρυμένο ατσάλινο σώμα και ένα ασφαλές δακτύλιο ασφάλισης στο θηλυκό τμήμα, το CB-10135 είναι ιδανικό για εργαλεία διάσωσης, εξαγωγείς ρουλεμάν και πάγκους δοκιμών υψηλής πίεσης.
• Πίεση Λειτουργίας 300 MPa: Κατασκευασμένο για συστήματα ακραίας πίεσης χωρίς κίνδυνο διαρροής ή παραμόρφωσης.
• Σχεδιασμός Χωρίς Διαρροές: Συνδέστε και αποσυνδέστε με ασφάλεια υπό πίεση με ελάχιστη απώλεια υγρού.
• Ανταλλαξιμότητα CEJN 135: Πλήρως συμβατό με τυπικούς συνδέσμους της σειράς CEJN 135 και υδραυλικά εργαλεία.
• Δακτύλιος Ασφαλείας: Το θηλυκό τμήμα περιλαμβάνει ένα μηχανικό δακτύλιο ασφάλισης για την αποφυγή τυχαίας αποσύνδεσης.
• Συμπαγείς Διαστάσεις: 64 mm συνολικό μήκος, 2,5 mm διάμετρος ροής – ιδανικό για εγκαταστάσεις σε στενούς χώρους.
• Τύπος Σπειρώματος: Διεπαφή με σπείρωμα M16x1.5 με κωνική στεγανοποίηση 60°.
• Ανθεκτικό Υλικό: Σκληρυμένο ανθρακούχο χάλυβα με μαύρο φινίρισμα επιφάνειας για μέγιστη αντοχή.
• Απόδοση Ροής: Παρέχει 4,6 L/min με πτώση πίεσης 1 bar.
• Μέγεθος Κλειδιού: Τυπικό 22 mm για εύκολη εγκατάσταση.
| Παράμετρος | Τιμή |
|---|---|
| Σύνδεση | M16x1.5 με κώνο 60° |
| Υλικό | Σκληρυμένο ανθρακούχο χάλυβα |
| Πίεση Λειτουργίας | 300 MPa (43.500 PSI) |
| Πίεση Διάρρηξης | ≥600 MPa |
| Διάμετρος Ροής | 2,5 mm |
| Ροή (Δp = 1 bar) | 4,6 L/min |
| Μήκος | 64 mm |
| Εξωτερική Διάμετρος | 30 mm |
| Εύρος Θερμοκρασίας | -20°C έως +80°C |
| Μηχανισμός Βαλβίδας | Χωρίς διαρροές |
| Μηχανισμός Κλειδώματος | Κλείδωμα θηλυκού δακτυλίου |
| Τύπος Σφράγισης | Κώνος 60° + NBR (standard) |
Τυπική καμπύλη πίεσης-ροής του CB-10135.
Η ελάχιστη απώλεια πίεσης διατηρείται ακόμη και κάτω από το εύρος πίεσης των 300 MPa, εξασφαλίζοντας την απόδοση και την ασφάλεια του συστήματος.

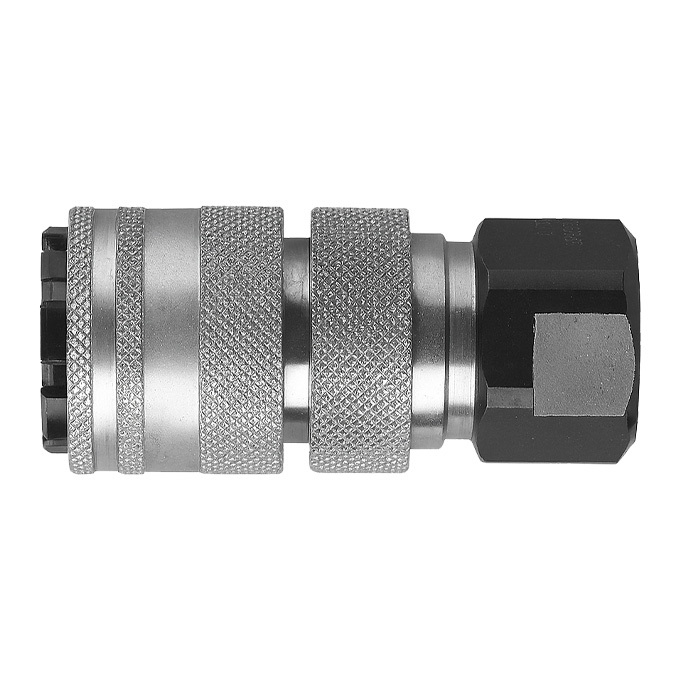

Θηλυκό (Υποδοχή)

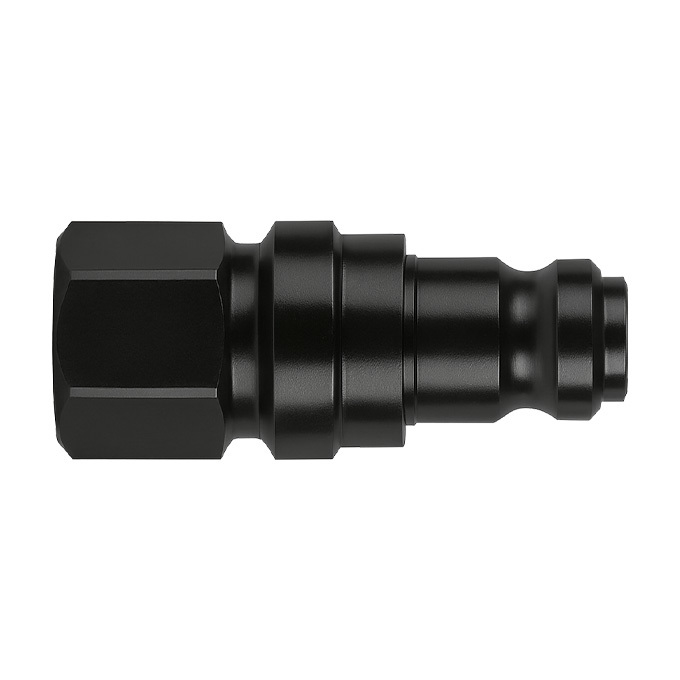

Αρσενικό (Φις)
• Υδραυλικά Συστήματα Εξαγωγής
• Εργαλεία Διάσωσης και Διαστολέων
• Πάγκοι Δοκιμών Εξαιρετικά Υψηλής Πίεσης
• Εργαλεία Συντήρησης Ακριβείας
• Μονάδες Εξωτερικής Εξυπηρέτησης
Το CB-10135 είναι πλήρως συμβατό σε διαστάσεις και λειτουργίες με τους συνδέσμους της σειράς CEJN 135:
• Διεπαφή σπειρώματος: M16x1.5
• Ίδια ονομαστική διάμετρος και πίεση λειτουργίας
• Αντιστοίχιση κώνου μεταλλικής στεγανοποίησης
• Παρόμοια μηχανική ασφάλεια κλειδώματος
