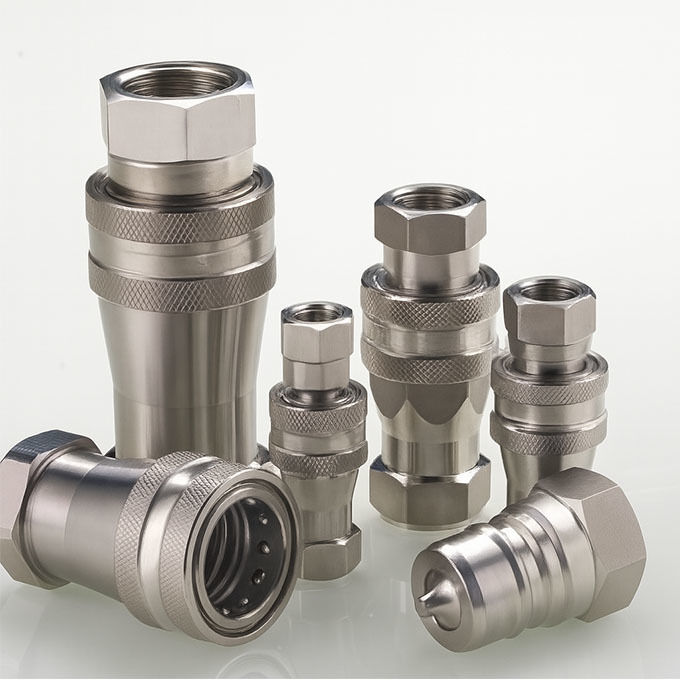

CB-SPM-10F Υδραυλική ταχεία ζεύξη από ανοξείδωτο χάλυβα (1" θηλυκό μισό, ISO 7241-A)
Το CB-SPM-10F είναι ένα γυναικείο υδραυλικό γρήγορο ζεύγη 1 ίντσες που έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το διεθνές πρότυπο ISO 7241-A.Κατασκευάζεται με σώμα από ανοξείδωτο χάλυβα (SUS304 ή SUS316) και βαλβίδα κλεισίματος τύπου κούκλας, παρέχει αξιόπιστη και στεγνή σύνδεση σε υδραυλικά συστήματα υψηλής πίεσης.
Αυτό το μοντέλο χρησιμοποιείται ευρέως σε κινητό εξοπλισμό, υδραυλικά κυκλώματα OEM και διαβρωτικά περιβάλλοντα όπου η απόδοση, η συμβατότητα και η ευκολία συντήρησης είναι απαραίτητες.
Ψάχνετε για την πλήρη σειρά ISO 7241-A ζεύξης;
Βασικά χαρακτηριστικά
•Τυποποιημένη προσαρμογήΑμοιβαία ανταλλάξιμη με τις σειρές Parker 6600, Faster ANV, Aeroquip 5600 και Hansen HA.
• RΣχεδιασμός βαλβίδας obustΟ εσωτερικός μηχανισμός βαλβίδας poppet παρέχει αυτόματο κλείσιμο κατά την αποσύνδεση.
•Αντίσταση στη διάβρωση∆ιατίθεται από ανοξείδωτο χάλυβα SUS304 ή SUS316, ιδανικό για απαιτητικές εφαρμογές.
• High-Flow 1 ̊ Μέγεθος∆ιαχειρίζεται μεγαλύτερους όγκους και επίπεδα πίεσης σε υδραυλικά συστήματα.
•Πολλαπλές επιλογές νήματος∆ Γ (BSP), NPT και BSPP νήματα διαθέσιμα κατόπιν αιτήματος.
•Επιλογές σφραγίδας∆ιασφράγιση από NBR, με προαιρετικά FKM (Viton) ή EPDM.
Τεχνική κατασκευή
Το CB-SPM-10F διαθέτει ένα σώμα γυναικείας πρίζας με ενσωματωμένο στρογγυλεμένο μανίκι για χειροκίνητη σύνδεση και αποσύνδεση.Εσωτερικά, μια βαλβίδα poppet με ελατήριο εξασφαλίζει ασφαλές κλείσιμο για την αποφυγή απώλειας υγρού και μόλυνσης κατά τη διάρκεια της αποσύνδεσης.
Το μοντέλο αυτό υποστηρίζει πιέσεις εργασίας έως και 3000 PSI (ανάλογα με το μέγεθος του συστήματος) και είναι κατάλληλο τόσο για στατικά όσο και για κινητά συστήματα που απαιτούν γρήγορη συντήρηση και μικρό χρόνο στάσιμης λειτουργίας.
Γενική εικόνα διαστάσεων

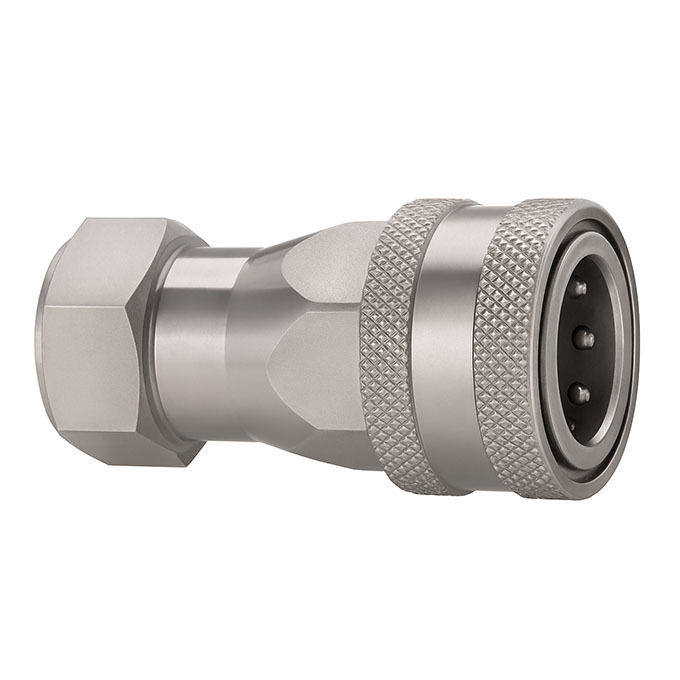

Γυναίκα (Socket)
| Μέγεθος σώματος |
Συνεργάτης. |
LS |
Φ D |
ΕΣ |
Α |
Τ |
| 1/4 ίντσες |
CB-S2Μ-10F |
50 |
26 |
19*6 |
13 |
G1/4 Επενδύσεις |
| 3/8" |
CB-S3Μ-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 Επενδύσεις |
| 1/2 ίντσες |
CB-S4Μ-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 ίντσες. |
CB-S6Μ-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
ΕπικαιροποίησηΜ-10F |
99.5 |
53 |
41*6 |
21 |
G1 ΑΜΠ1 |
| 1-1/4" |
ΚΠ-Σ10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
ΚΠ-Σ12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
ΚΠ-Σ16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

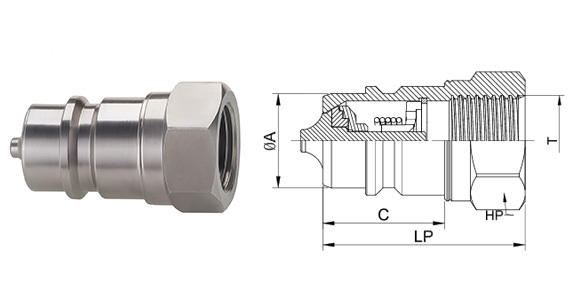

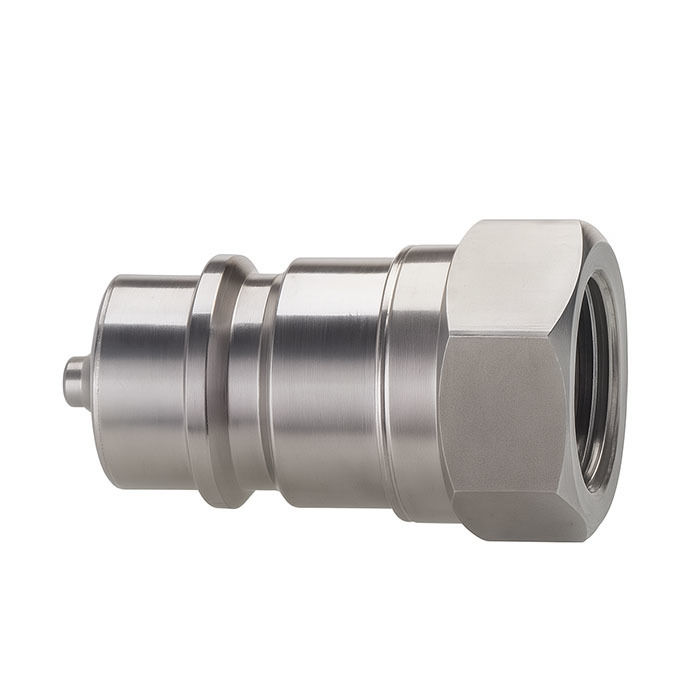

Άντρας (φυτάρισμα)
| Μέγεθος σώματος |
Συνεργάτης. |
Επενδύσεις |
Γ |
HP |
Α |
Τ |
| 1/4 ίντσες |
ΚΑΠ-Π2Μ-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 Επενδύσεις |
| 3/8" |
ΚΑΠ-Π3Μ-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 Επενδύσεις |
| 1/2 ίντσες |
ΚΑΠ-Π4Μ-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 ίντσες. |
ΚΑΠ-Π6Μ-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
ΚΑΠ-Π8Μ-10F |
65.5 |
35 |
41*6 |
21 |
G1 ΑΜΠ1 |
| 1-1/4" |
ΚΑΠ-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
ΚΑΠ-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
ΚΑΠ-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Οδηγός επιλογής υλικών και σφραγίδων
SUS304Οικονομικά αποδοτική προστασία από τη διάβρωση
SUS316∙ Αυξημένη αντοχή σε αλμυρό νερό, χημικές ουσίες και ακραίες καιρικές συνθήκες
Σφραγίδες:
• NBR: Υδραυλικά έλαια γενικής χρήσης
• FKM (Viton): Υψηλή θερμοκρασία, συνθετικά υγρά
• EPDM: Συστήματα υδρογλυκόλης, φωσφορικών εστέρων
Αυτοί οι συνδυασμοί επιτρέπουν στους μηχανικούς να ρυθμίσουν το CB-SPM-10F για συγκεκριμένα περιβάλλοντα, όπως υπεράκτια, γεωργία ή εξόρυξη.
Διάγραμμα συμβατότητας
| Μοντέλο Carterberg |
Πάρκερ. |
Γρηγορότερα. |
Αεροσυσκευές |
Χάνσεν |
| CB-SPM-10F |
6600-10 |
ΑΝV 10 |
5600-10 |
HA 15000-10F |
Να εξασφαλίζεται η συμβατότητα των νήμων και η διαμόρφωση σφράγισης κατά την αντικατάσταση των υφιστάμενων ζεύξεων.
Εφαρμογές
• Εκσκαφέας και φορτωτές τροχών
• Δασοκομεία
• Μηχανήματα μεταλλευτικής παραγωγής
• Υδραυλικές μονάδες ισχύος
• Αγροτικές ψεκαστήρες
Αυτό το μοντέλο συχνά επιλέγεται από τεχνικούς συντήρησης και μηχανικούς OEM που χρειάζονται έναν παγκόσμιο τυποποιημένο ζεύγη που είναι ανθεκτικός, φιλικός προς την εξυπηρέτηση και συμβατός σε όλες τις μάρκες.
Συχνές ερωτήσεις (FAQ)
Ε: Είναι η CB-SPM-10F συμβατή με την σειρά Parker 6600;
Α: Ναι.Συμφωνεί με τις διαστάσεις και τις λειτουργικές επιδόσεις, συμπεριλαμβανομένης της δομής της βαλβίδας και της δράσης κλεισίματος.
Ε: Ποια είναι η διαφορά μεταξύ των εκδόσεων SUS304 και SUS316;
Α: Το SUS316 παρέχει υψηλότερη αντοχή στη διάβρωση για χρήση σε θαλάσσια, χημική ή εξωτερική έκθεση.
Ε: Ποια σφραγίδα πρέπει να χρησιμοποιήσω;
Α: Το NBR ταιριάζει στα περισσότερα συστήματα.Χρησιμοποιήστε FKM για υψηλότερες θερμοκρασίες ή EPDM για υδατικά υγρά.
