Τόπος καταγωγής:
Κίνα
Μάρκα:
carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
Επικαιροποιημένα συστήματα
Επικαιροποιημένα συστήματασυμμορφώνεται με τα πρότυπα γεωμετρίας που καθορίζονται από το ISO 7241-1 Α, εξασφαλίζοντας την απρόσκοπτη προσαρμογή σε παγκόσμια υδραυλικά συστήματα.
| Μέγεθος ISO | Ονομαστική διάμετρος (mm) | L1 (mm) | Επικαιροποίηση | Ø1 (mm) | Ø2 (mm) | F (νήμα) | Βάρος (g) |
|---|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8 | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2 | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4 | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1 ¢ | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Όλες οι μετρήσεις αφορούν το μισό της πρίζας σε συνδεδεμένη θέση.

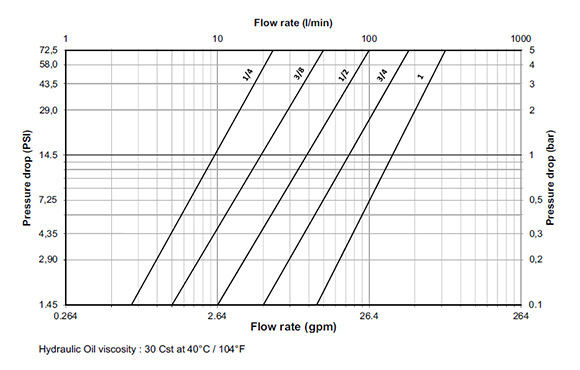

Κάθε μέγεθος προσφέρει βελτιστοποιημένη απόδοση πίεσης με ελάχιστη πτώση πίεσης σε τυποποιημένο ιξώδες ελαίου.
| Μέγεθος ISO | Μέγιστη εργασιακή πίεση (bar/psi) | Δείκτης ροής (Δp = 1 bar) | Εκχύλισμα (ml) |
|---|---|---|---|
| 1/4 ′′ | 315 / 4565 | 60,3 l/min | 0.35 |
| 3/8 | 315 / 4565 | 10 l/min | 1.5 |
| 1/2 | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4 | 250 / 3625 | 20 l/min | 8.5 |
| 1 ¢ | 200 / 2900 | 25 l/min | 13 |
Το CB-SPL-10F επιτρέπει ευέλικτη επιλογή υλικών και σφραγίδων ανάλογα με την έκθεση της εφαρμογής (θερμοκρασία, χημική συμβατότητα, πίεση συστήματος).
| Συστατικό | Τυποποιημένο υλικό | Προαιρετικό |
|---|---|---|
| Σώμα / μανίκι | Χάλυβας με επιχρισμό ψευδαργύρου (χωρίς Cr6) | Ατσάλι από ανοξείδωτο χάλυβα |
| Κύλινδρο | Χάλυβας χάλυβα | Επικεφαλής |
| Σφαίρες | Ατσάλι ατσάλι | Επικεφαλής |
| Άνοιγμα | Χάλυβα άνθρακα | Ατσάλι ατσάλι |
| Σφραγίδες | NBR (νιτρικό) | FKM (Viton) |
Περιοχή θερμοκρασίας:
• NBR: -20°C έως +100°C
• FKM: -20°C έως +200°C
Στείλτε το αίτημά σας απευθείας σε εμάς
