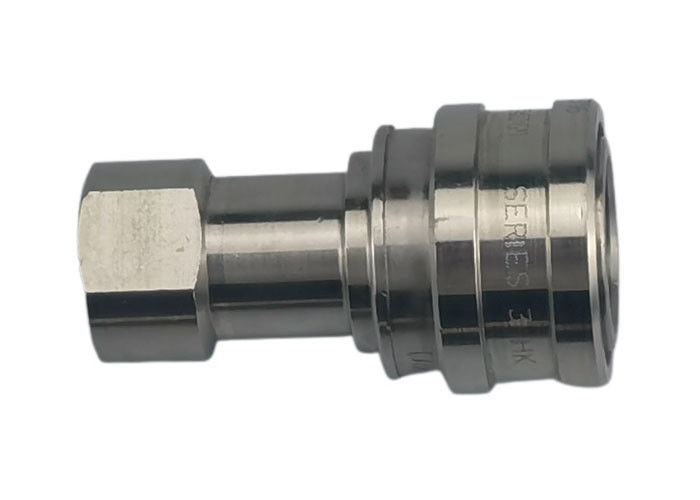

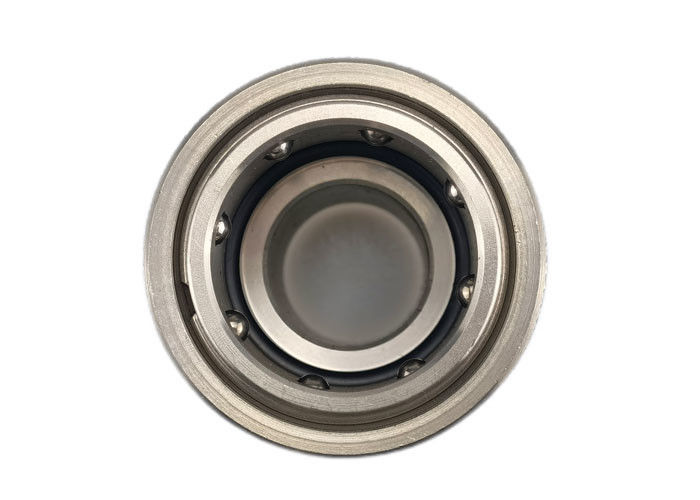

1/8" CB-1 σειρά από ανοξείδωτο χάλυβα 303 Κλειστού τύπου υδραυλική γρήγορη σύνδεση

1/8" CB-1 Σειρά ανοξείδωτου χάλυβα 303 κλειστού τύπου υδραυλική γρήγορη ζεύξη

Πώς λειτουργούν οι υδραυλικοί σύνδεσμοι;

Χαρακτηριστικά

1. Οι βαλβίδες αντλιών ανοίγουν αυτόματα όταν συνδέονται εντός της ονομαστικής πίεσης λειτουργίας για να διατηρήσουν την ροή γρήγορα.
2. Τα κρίσιμα μέρη σκληρύνονται για αντοχή.
3. Είναι συμβατό με την σειρά PARKER 60, την σειρά FASTER HNV, την σειρά AEROQUIP FD45 και την σειρά HANSEN HK.
4.

Τα CB-SPL-1FG/ CB-SPM-1FG χρησιμοποιούνται σε κατασκευαστικούς εξοπλισμούς, υδραυλικές εφαρμογές.Αυτές οι διπλές συνδέσεις διακοπής λειτουργίας μπορούν να βρεθούν οπουδήποτε οι γραμμές μεταφοράς υγρών πρέπει να συνδεθούν και να αποσυνδεθούν για λειτουργία ή συντήρηση εξοπλισμού, και η απώλεια υγρών είναι ανεπιθύμητη.

Τυποποιημένα υλικά

• Κάλβου, ψευδαργύριστος χάλυβα, ανοξείδωτος χάλυβας
• Σφραγίδες: NBR, Viton, EPDM

1. Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	Πέρα από τα διαμερίσματα
   1/8"	Επικαιροποιημένο	1/8-27	1.91	0.98	0.56
   1/8"	Ειδικότερα:	1/8-27	1.91	0.98	0.56
   1/4 ίντσες	CB-S2L-1FG	4/1-19	2.26	1.17	0.75
   1/4 ίντσες	Επικαιροποίηση	4/1-18	2.26	1.17	0.75
   3/8"	CB-S3L-1FG	3/8-19	2.56	1.42	0.88
   3/8"	Επικαιροποιημένα συστήματα	3/8-18	2.56	1.42	0.88
   1/2 ίντσες	CB-S4L-1FG	1/2-14	2.96	1.86	1.13
   1/2 ίντσες	Ειδικότερα:	1/2-14	2.96	1.86	1.13
   3/4 ίντσες.	Επικαιροποιημένο	3/4-14	3.48	2.22	1.31
   3/4 ίντσες.	Επικαιροποιημένο	3/4-14	3.48	2.22	1.31
   1"	Επικαιροποιημένο	1-11	4.13	2.61	1.75
   1"	Ειδικότερα:	1-11	4.13	2.61	1.75



   Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	Ε	HEX
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4 ίντσες	CB-P2L-1FG	4/1-19	1.52	0.87	0.56	0.75
   1/4 ίντσες	CB-P2L-1FN	4/1-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3L-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3L-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2 ίντσες	CB-P4L-1FG	1/2-14	2.03	1.30	0.76	1.13
   1/2 ίντσες	CB-P4L-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 ίντσες.	CB-P6L-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 ίντσες.	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη.	3/4-14	2.36	1.52	0.71	1.31
   1"	Επικαιροποιημένο	1-11	2.85	1.88	0.97	1.63
   1"	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη.	1-11	2.85	1.88	0.97	1.63
