Τόπος καταγωγής:
Κίνα
Μάρκα:
carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
Επικαιροποιημένα συστήματα
ΗΥδραυλική ταχεία ζεύξη CB-SPL-10Fέχει σχεδιαστεί με πλήρη τήρηση τωνISO 7241-1 ΑΔιεθνές πρότυπο, προσφέροντας μια ασφαλή και υψηλής απόδοσης λύση για τη σύνδεση υγρών σε σύγχρονα υδραυλικά συστήματα.Μηχανική με ανθεκτικό χάλυβα επιχρισμένο με ψευδάργυρο και εξοπλισμένη με μηχανισμό κλειδώματος σφαίρας και διπλές βαλβίδες κλεισίματος, η σειρά αυτή εξασφαλίζειασφαλής, χωρίς διαρροές αποσύνδεσηΥπό απαιτητικές συνθήκες.
Αποδεικνύεται σε όλη τηνγεωργικά μηχανήματα, εξοπλισμός δημοσίων έργων και βιομηχανικά υδραυλικά κυκλώματα, το CB-SPL-10F αποτελεί αξιόπιστη αντικατάσταση για παγκοσμίως αναγνωρισμένους ζεύγους όπωςΧάνσεν H-15000, Πάρκερ 6600 και Faster ANV.
| Μέγεθος ISO | Ονομαστική διάμετρος (mm) | Μέγιστη εργασιακή πίεση (bar/psi) | Δυνατότητα ροής @ ∆p 1 bar (l/min) | Εκχύλισμα (ml) | Επιλογές νήματος | Περιοχή θερμοκρασίας (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 315 / 4565 | 6.3 | 0.35 | Γ / ΝΔΣ | -20°C έως +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | Γ / ΝΔΣ | -20°C έως +100°C / +200°C |
| 1/2 | 12.5 | 250 / 3625 | 12.5 | 2.6 | Γ / ΝΔΣ | -20°C έως +100°C / +200°C |
| 3/4 | 20 | 250 / 3625 | 20 | 8.5 | Γ / ΝΔΣ | -20°C έως +100°C / +200°C |
| 1 ¢ | 25 | 200 / 2900 | 25 | 13 | Γ / ΝΔΣ | -20°C έως +100°C / +200°C |

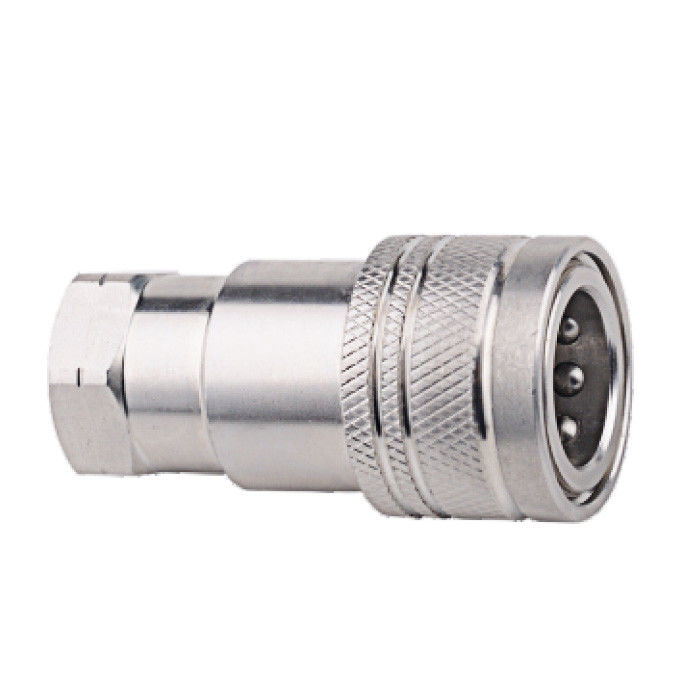

Γυναίκα (Socket)
| Μέγεθος σώματος | Συνεργάτης. | LS | Φ D | ΕΣ | Α | Τ |
| 1/4 ίντσες | CB-S2Α-10F | 50 | 26 | 19*6 | 13 | G1/4 Επενδύσεις |
| 3/8" | CB-S3Α-10F | 60 | 31.5 | 22*6 | 14 | G3/8 Επενδύσεις |
| 1/2 ίντσες | CB-S4Α-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 ίντσες. | CB-S6Α-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | ΕπικαιροποίησηΑ-10F | 99.5 | 53 | 41*6 | 21 | G1 ΑΜΠ1 |
| 1-1/4" | ΚΠ-Σ10 λίτρα-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | ΚΠ-Σ12 λίτρα-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | ΚΠ-Σ16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

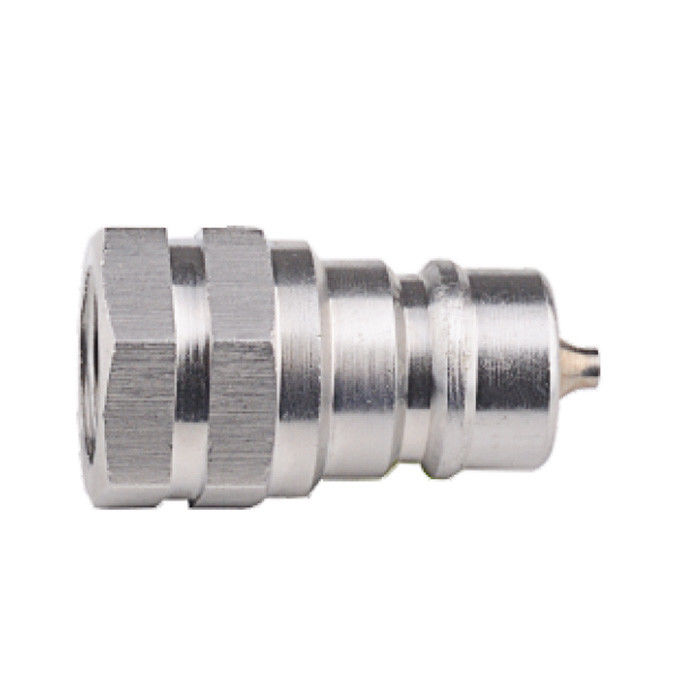

Άντρας (φυτάρισμα)
| Μέγεθος σώματος | Συνεργάτης. | Επενδύσεις | Γ | HP | Α | Τ |
| 1/4 ίντσες | ΚΑΠ-Π2Α-10F | 35.5 | 15 | 19*6 | 13 | G1/4 Επενδύσεις |
| 3/8" | ΚΑΠ-Π3Α-10F | 42 | 26.5 | 22*6 | 14 | G3/8 Επενδύσεις |
| 1/2 ίντσες | ΚΑΠ-Π4Α-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 ίντσες. | ΚΑΠ-Π6Α-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | ΚΑΠ-Π8Α-10F | 65.5 | 35 | 41*6 | 21 | G1 ΑΜΠ1 |
| 1-1/4" | ΚΑΠ-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | ΚΑΠ-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | ΚΑΠ-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

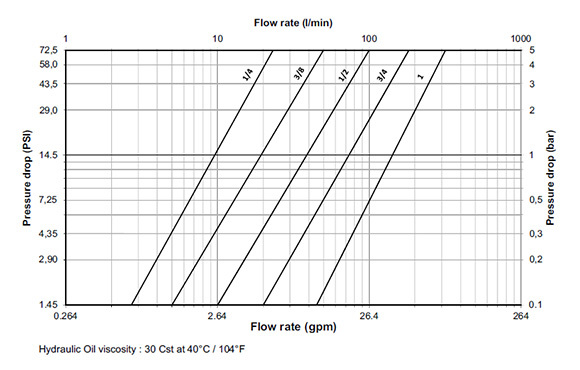

Στροφές πτώσης πίεσης CB-SPL-10Fβασίζονται στις προδιαγραφές του προτύπου ISO 7241-A με χρήση υδραυλικού ελαίου 30 cSt σε θερμοκρασία 40 °C.
Για καμπύλες ροής πλήρους μεγέθους, διαστασιακά σχέδια CAD και συγκρίσεις απώλειας υγρών,Επισκεφθείτε τη σελίδα τεχνικών λεπτομερειών CB-SPL-10F.
| Μοντέλο Carterberg | Πάρκερ. | Γρηγορότερα. | Αεροσυσκευές | Χάνσεν |
|---|---|---|---|---|
| Επικαιροποιημένα συστήματα | 6600 | ΑΕΠ | FD56 / 5600 | H-15000 |
Για λεπτομερή ανάλυση της γεωμετρίας των βαλβίδων και της συμβατότητας μεταξύ των εμπορικών σημάτων,να διερευνήσει τον οδηγό ανταλλαγής και αντικατάστασης CB-SPL-10F
