Τόπος καταγωγής:
Κίνα
Μάρκα:
carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
CB-SPM-10F-A
| Μέγεθος (ίντσες) | Ονομαστική Διάμετρος (mm) | Μέγιστη Πίεση (PSI) | Ονομαστική Ροή (GPM) | Εύρος θερμοκρασίας (°C) | Επιλογές σπειρώματος |
|---|---|---|---|---|---|
| 1/4" | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4, NPT1/4 |
| 3/8" | 10 | 2000 | 6 | -20 ~ +200 | G3/8, NPT3/8 |
| 1/2" | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2, NPT1/2 |
| 3/4" | 20 | 1500 | 28 | -20 ~ +200 | G3/4, NPT3/4 |
| 1" | 25 | 1000 | 50 | -20 ~ +200 | G1, NPT1 |
| 1-1/4" | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| 1-1/2" | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2" | 50 | 1000 | 240 | -20 ~ +200 | G2 |

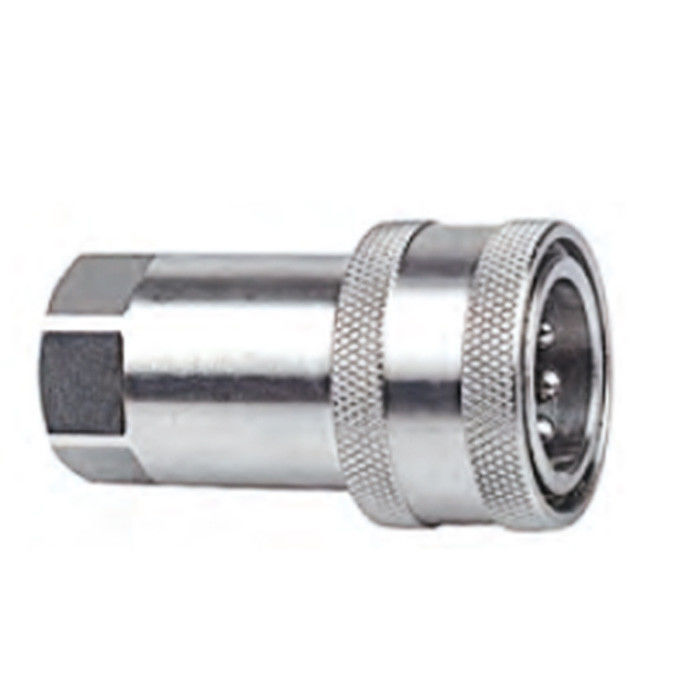

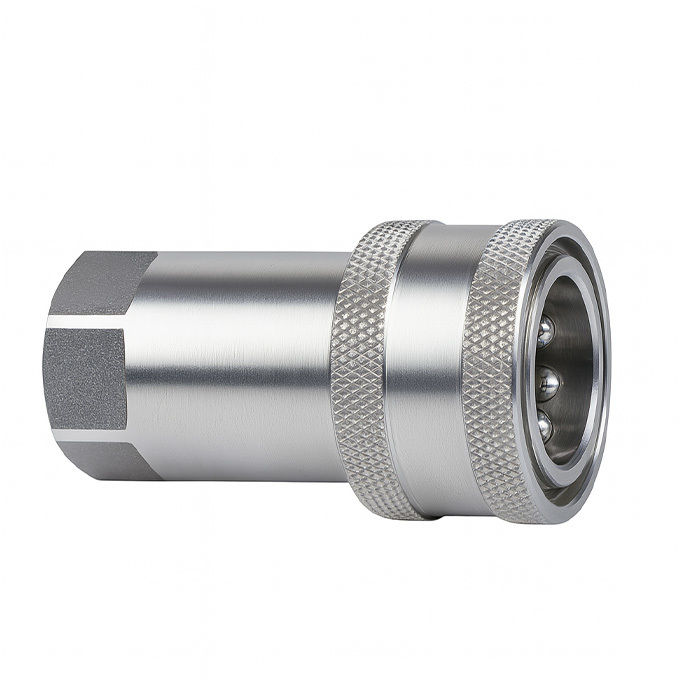

Θηλυκό (Υποδοχή)
| Μέγεθος σώματος | PARTNO. | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2M-10F-A | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3M-10F-A | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4M-10F-A | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6M-10F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8M-10F-A | 94 | 56 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10M-10F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12M-10F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16M-10F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

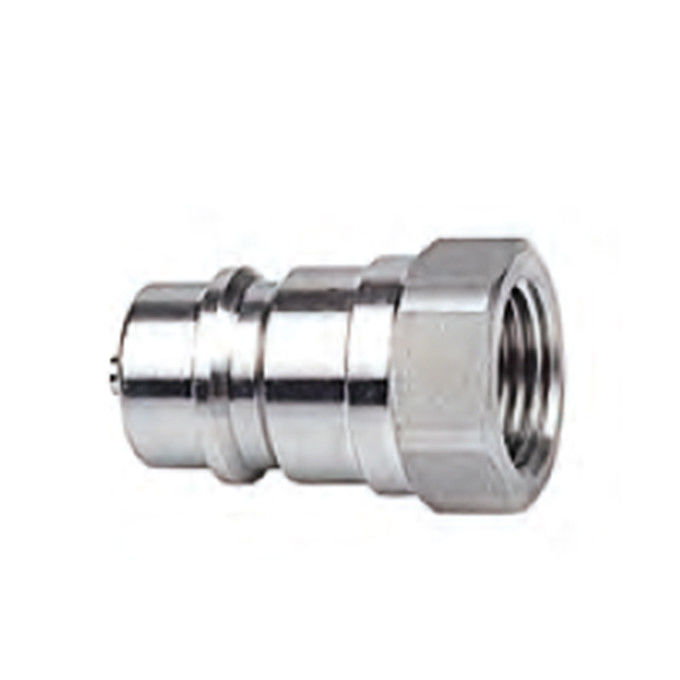

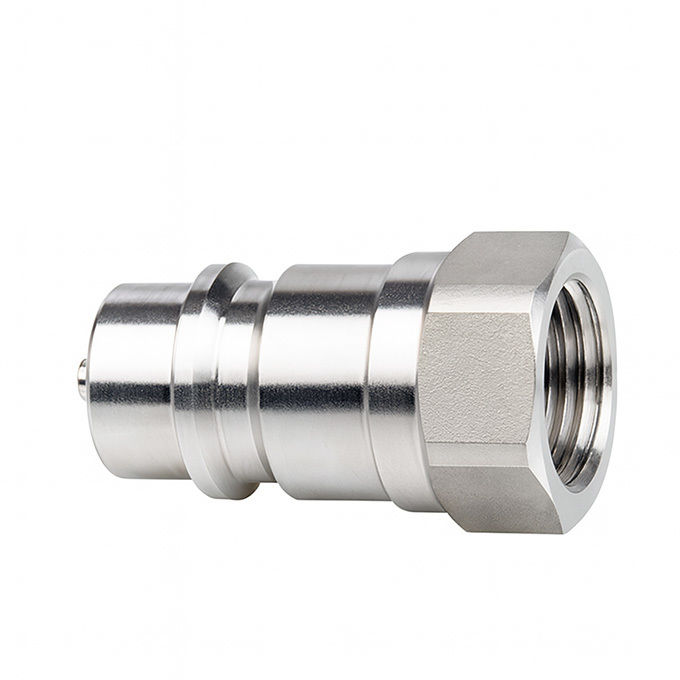

Αρσενικό (Βύσμα)
| Μέγεθος σώματος | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2M-10F-A | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3M-10F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-P4M-10F-A | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-P6M-10F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1" | CB-P8M-10F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-P10M-10F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12M-10F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16M-10F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Η σειρά CB-SPM-10F-A προσφέρει αξιόπιστες ροές με ελάχιστη πτώση πίεσης, ακόμη και υπό συνεχή κύκλο. Το παραπάνω γράφημα απεικονίζει τη ροή έναντι της πτώσης πίεσης σε λάδι 30 cSt, με βάση τα πρότυπα δοκιμών ISO 7241-A.
Τα μεγαλύτερα μεγέθη (1-1/4” έως 2”) διατηρούν την απόδοση ροής ακόμη και σε αυξημένα επίπεδα GPM.
