Τόπος καταγωγής:
Κίνα
Μάρκα:
carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
CB-ISOA
Σχεδιασμένο για ανθεκτικότητα σε απαιτητικά υδραυλικά συστήματα,ο γρήγορος σύνδεσμος CB-ISOA είναι σύνδεσμος τύπου ISO 7241-A από χάλυβα άνθρακα με αναβαθμισμένο σχεδιασμό βαλβίδας για ανώτερη αντοχή σε παλμούς πίεσης και φορτία συγκρούσεων.
Χρησιμοποιείται ως εναλλακτική λύση υψηλών επιδόσεων σε σχέση με τα τυποποιημένα εξαρτήματα ISO-A σε βαρέους εξοπλισμούς, όπου η υδραυλική αξιοπιστία και η αντοχή σε πρόσκρουση είναι ουσιώδεις.
• Βελτιωμένο σχεδιασμό βαλβίδων
Μειώνει την απώλεια απόδοσης από αυξήσεις πίεσης και παρέχει σταθερή ροή υπό διακυμάνσεις υδραυλικών φορτίων.
•Δοπλή κατασκευή βαλβίδας κλεισίματος
Διασφαλίζει ελάχιστη διαρροή υγρού κατά την αποσύνδεση, διατηρώντας ταυτόχρονα καθαρά, ασφαλή κυκλώματα.
•Μηχανισμός κλειδώματος σφαίρας ακριβείας
Αξιόπιστη υπό δονήσεις, κλειδώνει με ασφάλεια τα αρσενικά και τα θηλυκά μισά ακόμη και σε κινητά ή συστήματα υψηλής έντασης.
•Σώμα από χάλυβα άνθρακα με χρωματοποίηση
Αυξάνει την σκληρότητα της επιφάνειας και την αντοχή στις γρατζουνιές χωρίς να επηρεάζει σημαντικά το κόστος.
•Τυποποιημένη σφραγίδα: NBR
Κατάλληλο για συστήματα με βάση το πετρέλαιο έως 120 °C. Προαιρετικές σφραγίδες Viton για εκτεταμένη αντοχή στη θερμοκρασία.
•Πλήρης ανταλλαγή ISO 7241-A
Είναι συμβατό με την σειρά Parker 6600, Faster ANV, Aeroquip 5600 και Hansen HA 15000.
| Παράμετρος | Αξία |
|---|---|
| Μέγεθος σώματος | 1/4", 3/8", 1/2", 3/4", 1" |
| Μέγιστη πίεση λειτουργίας | 5000 έως 3000 PSI (διαφέρει ανάλογα με το μέγεθος) |
| Ποσοστό ροής | 3 έως 50 GPM |
| Πεδίο θερμοκρασίας | -20°C έως +120°C |
| Υλικό σφραγίδας | Εθνική Βιομηχανία (Standard), Βιτόν (προαιρετική) |
| Τύπος βαλβίδας | Κούκλα με βελτιωμένη απορρόφηση παλμών |
| Υλικό | Χάλυβας άνθρακα χρωματισμένη |

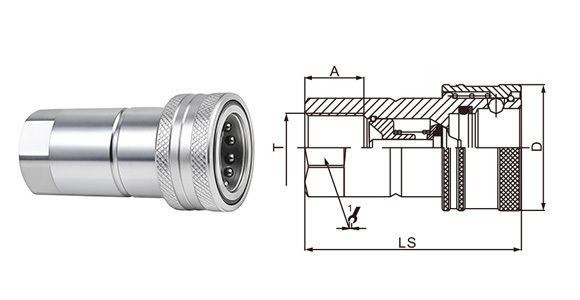

Γυναίκα (Socket)
| Μέγεθος σώματος | Συνεργάτης. | LS | Φ D | ΕΣ | Α | Τ |
| 1/4 ίντσες | Ειδικότερα: | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2 ίντσες | Ειδικότερα: | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 ίντσες. | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | Ειδικότερα: | 99.5 | 53 | S41*6 | 20.5 | G1 ΕΜΠ1 |

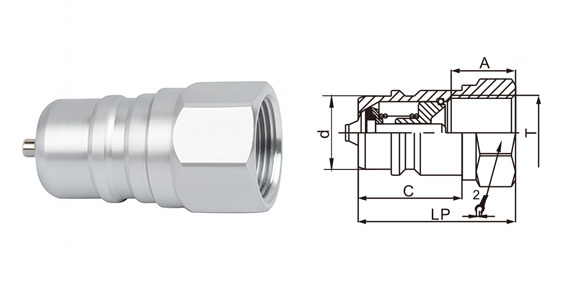

Άντρας (φυτάρισμα)
| Μέγεθος σώματος | Συνεργάτης. | Επενδύσεις | d | Γ | HP | Α | Τ |
| 1/4 ίντσες | ΚΠ-Π2ΣΦ-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | Εφαρμογή του κανονισμού (ΕΚ) αριθ. | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 ίντσες. | Εφαρμογή του κανονισμού (ΕΚ) αριθ. | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | Εφαρμογή του κανονισμού (ΕΚ) αριθ. | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 ΕΜΠ1 |
Χρησιμοποιήστε το διάγραμμα από την εικόνα αναφοράς με αποποίηση ευθύνης: υγρό δοκιμής: Oil-200 SUS. Η καμπύλη που απεικονίζεται είναι αντιπροσωπευτική για τις σειρές LSQ-ISOA.
Γιατί να επιλέξετε το CB-ISOA από τα τυπικά υλικά ISO-A από χάλυβα άνθρακα όπως το CB-SP-10M-3;
| Παράδειγμα σύγκρισης | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Σχεδιασμός βαλβίδας | Αναβαθμισμένη κούκλα (ανθεκτική σε σοκ) | Τυπική κούκλα |
| Επιφανειακή επικάλυψη | Χρωματισμένα | Πλαστικές με ψευδάργυρο |
| Σταθερότητα ροής | Πιο ψηλά υπό παρόρμηση | Μετριοπαθής |
| Αξιολογικό σημείο | Λίγο πιο ψηλά. | Πιο οικονομικά αποδοτικό |
| Καλύτερα για | Συστήματα υψηλής απόδοσης και ευάλωτα σε αντίκτυπο | Γενική υδραυλική χρήση |
Ζητήστε προσφορά ή τεχνικό δελτίο δεδομένων
Χρειάζεστε βοήθεια για την επιλογή της κατάλληλης ζεύξης ISO-A για την εφαρμογή σας;Επικοινωνήστε με την ομάδα μας.να λαμβάνει λεπτομερείς προδιαγραφές προϊόντων, διαγράμματα ροής ή αρχεία CAD.
