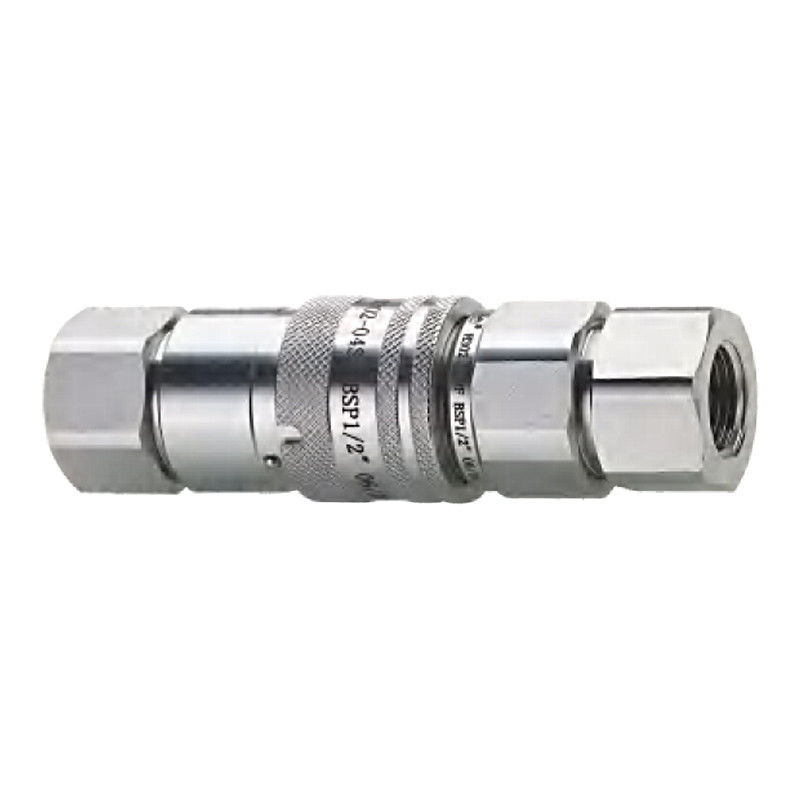

CB-SP-6FN Υδραυλικός γρήγορος ζεύγος επίπεδης όψης
Σχεδιασμένοι για Δύσκολες Εργασίες
Το CB-SP-6FN είναι ένας υδραυλικός γρήγορος σύνδεσμος επίπεδης επιφάνειας που συμμορφώνεται με το ISO 16028 και έχει σχεδιαστεί για χρήση σε δύσκολα περιβάλλοντα, όπως κατασκευές, συντήρηση σιδηροδρόμων και εξορύξεις.Είναι κατασκευασμένο για να ελαχιστοποιεί τις απώλειες υγρών, να αντιστέκεται στη μόλυνση και να αντέχει συχνούς κύκλους σύνδεσης.
Αν το υδραυλικό σας σύστημα χρειάζεται καθαρή απόδοση σπάσματος, το CB-SP-6FN προσφέρει μια αξιόπιστη και ασφαλή λύση με προαιρετικά είδη νήματος, υλικά σφράγισης,και μια δομή που βοηθά στην πρόληψη τυχαίας αποσύνδεσης.
Τι Το Κάνει Διαφορετικό
•Σχεδιασμός βαλβίδας επίπεδης επιφάνειας
Χωρίς διαρροές, χωρίς χάος.Η βαλβίδα παραμένει κλειστή όταν αποσυνδέεται και ανοίγει μόνο κατά την πλήρη εμπλοκή, ελαχιστοποιώντας τόσο την απώλεια ελαίου όσο και την είσοδο αέρα.
•Κλειδώματα με περιστρεφόμενο μανίκι
Μετά τη σύνδεση, περιστρέψτε το μανίκι για να ενεργοποιήσετε την κλειδαριά.Αυτό βοηθά στην πρόληψη ακούσιων αποσυνδέσεων από δονήσεις ή σύρση και προστατεύει το εσωτερικό της βαλβίδας από τη βρωμιά.
•Συστατικά που σκληρύνονται με επαγωγή
Τα καθίσματα βαλβίδων και τα μέρη κλειδώματος υποβάλλονται σε θερμική επεξεργασία για αντοχή.Ακόμη και με λειτουργία υψηλής συχνότητας, η φθορά είναι ελάχιστη.
•Σώμα από χάλυβα άνθρακα επιχρισμένο με ψευδάργυρο
Κατασκευασμένο για πραγματική φθορά.Προαιρετική επεξεργασία επιφάνειας QPQ ή ανοξείδωτο χάλυβα είναι διαθέσιμη για διαβρωτικά περιβάλλοντα.
•Αντικατάστατο σχεδιασμό
Πλήρως συμβατό με άλλους συνδετήρες ISO 16028 με τυποποιημένα μεγέθη από 1/4′′ έως 2′′.
• Το επίπεδο πρόσωπο εναντίον της κούκλας: Γιατί έχει σημασία;
Σε σύγκριση με τους παραδοσιακούς συνδετήρες τύπου κούκλας, τα επίπεδα σχέδια όπως το CB-SP-6FN μειώνουν δραστικά την απώλεια υγρού και την ένταξη αέρα.Αυτό είναι ιδιαίτερα σημαντικό σε καθαρές κρίσιμες εφαρμογές όπως τα εργαλεία κινητής υπηρεσίας, η μεταφορά χημικών ουσιών ή ο εξοπλισμός συντήρησης πεδίου.

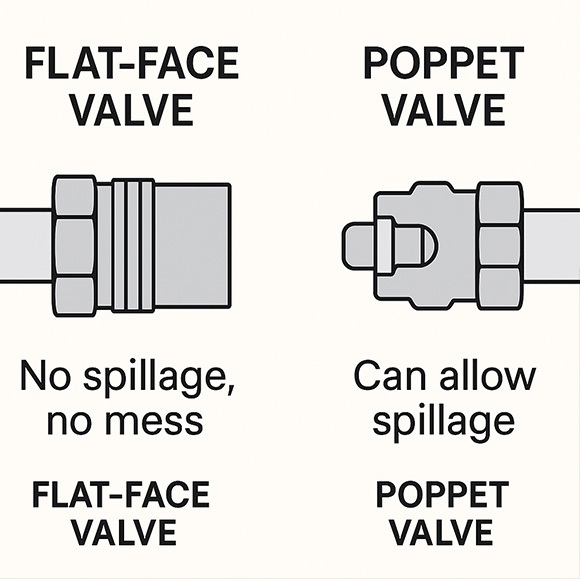

Η παρακάτω εικόνα υπογραμμίζει τη διαφορά στη δομή και γιατί οι βαλβίδες επίπεδης επιφάνειας είναι η προτιμώμενη επιλογή σε υδραυλικά συστήματα υψηλού επιπέδου.
Οι βαλβίδες επίπεδης επιφάνειας (αριστερά) εξαλείφουν την διαρροή υγρού κατά την αποσύνδεση, σε αντίθεση με τις παραδοσιακές βαλβίδες τύπου κούκλας (δεξιά) που μπορεί να επιτρέπουν διαρροή.
Τεχνικές προδιαγραφές
Τεχνικές προδιαγραφές
| Μέγεθος (σε) |
Ονομαστική διάμετρος (mm) |
Ονομαστική πίεση (PSI) |
Ονομαστική ροή (GPM) |
| 1/4′′. |
6.3 |
5000 |
3 |
| 3/8 ′′ |
8.6 |
4000 |
6 |
| 1/2 ′′ |
11 |
4000 |
12 |
| 3/4 ′′ |
15 |
3000 |
28 |
| 1 ′′ |
18.5 |
3000 |
50 |
| 1 1/4 ′′ |
25 |
3000 |
88 |
| 1 1/2 ′′. |
25 |
2000 |
220 |
| 2 ′′ |
39.2 |
2000 |
224 |
Περιοχή θερμοκρασίας (NBR): ∼20 °C έως +80 °C
Σύνδεση: Πίεση για σύνδεση με κλειδαριά με μανίκι
Ενημέρωση: Ορυκτά έλαια (άλλα είναι δυνατά με σωστή σφραγίδα)
Γενική εικόνα διαστάσεων

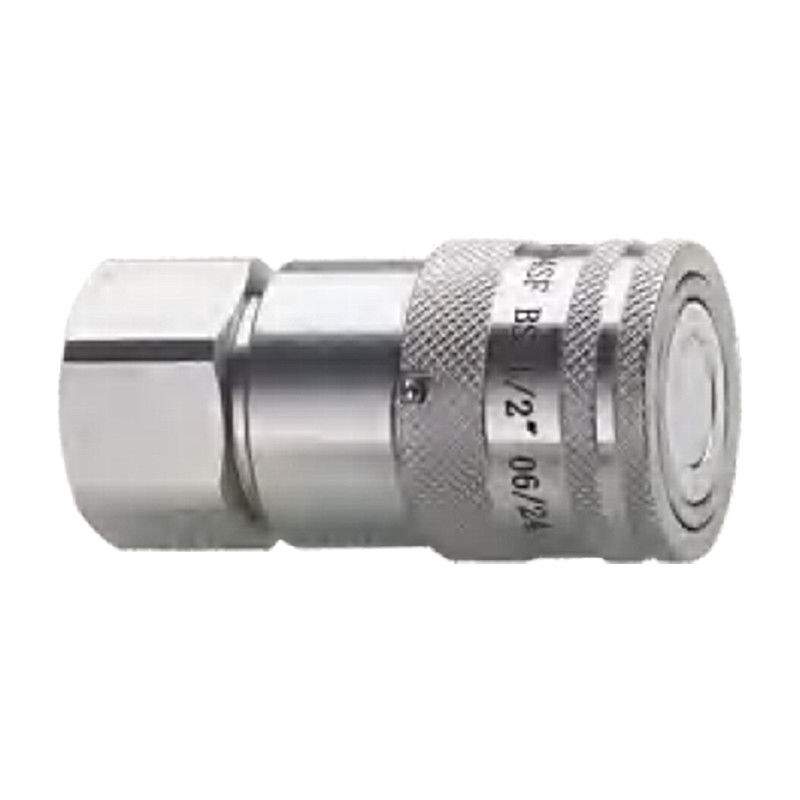

Γυναίκα (Socket)
| Συνεργάτης. |
Δήμος |
LS |
φD |
ΕΣ |
Α |
| Επικαιροποιημένα συστήματα |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| Ειδικότερα: |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| Επικαιροποιημένα στοιχεία |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| Ειδικότερα: |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| Επικαιροποιημένα συστήματα |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| Ειδικότερα: |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| Ειδικότερα: |
G1 ΕΜΠ1 |
97 |
48 |
S41六角 |
23.5 |

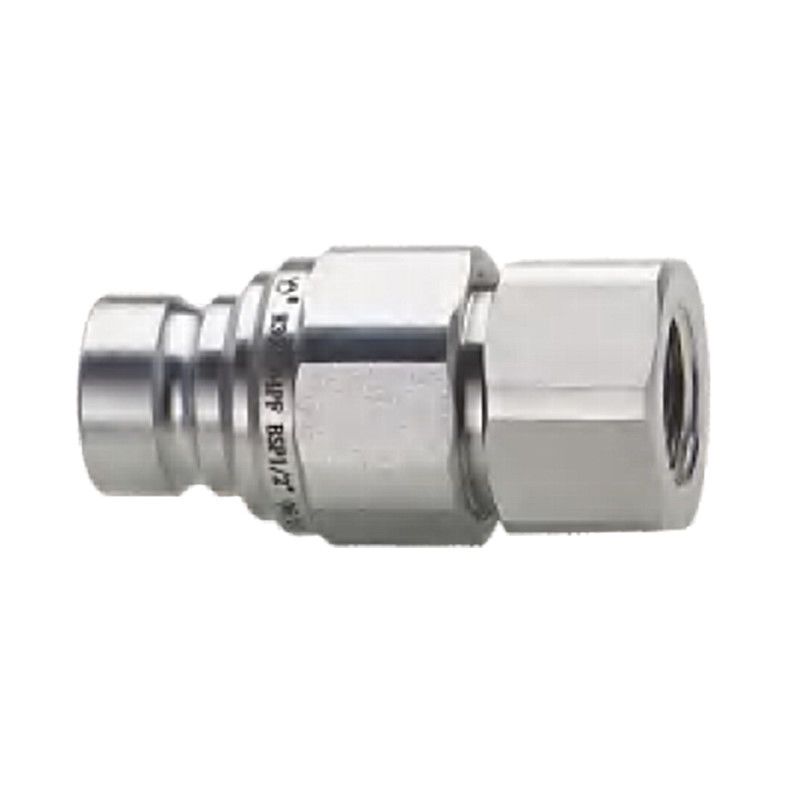

Άντρας (φυτάρισμα)
| Συνεργάτης. |
Δήμος |
Επενδύσεις |
φΓ |
HP |
Α |
| Επικαιροποιημένα συστήματα |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| Ειδικότερα: |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| Επικαιροποιημένα συστήματα |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| Επικαιροποιημένα συστήματα |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| Ειδικότερα: |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| Επικαιροποιημένο |
G1 ΕΜΠ1 |
86 |
30 |
S41六角 |
23.5 |
Εφαρμογές
•Εγκαταστάσεις εξορυκτών (σπάσματα, ψαλίδια)
Ανταλλάξτε εργαλεία χωρίς να στάζει λάδι σε όλο το εργοτάξιο σας.
•Εργαλεία συντήρησης σιδηροδρόμων
Τα κλειδιά και οι ανελκυστήρες στο πλάι της γραμμής μπορούν να συνδεθούν καθαρά, ακόμη και σε χωματερές γεμάτες χαλίκια.
•Υπόγεια εξοπλισμός εξόρυξης
Σχεδιασμένα για να αντιστέκονται στην σκόνη και να μειώνουν την απώλεια ελαίου όταν τα εργαλεία αλλάζουν συχνά.
•Κινητά υδραυλικά εργαλεία
Οι αντλίες υψηλής πίεσης και τα εργαλεία ροπής επωφελούνται από την εύκολη σύνδεση/αποσύνδεση χωρίς χάος.
•Βιομηχανικές γραμμές μεταφοράς
Χρήσιμο σε χημικές εγκαταστάσεις ή συστήματα χειρισμού υγρών που απαιτούν συχνό καθαρισμό ή αλλαγή.
Διαθέσιμες επιλογές
| Επιλογή |
Περιγραφή |
| Υλικό σφραγίδας |
Πρότυπο NBR, Viton για υψηλής θερμοκρασίας/ελαιόλαδο, EPDM για υδάτινα/γλυκολικά υγρά |
| Τύποι νήματος |
G (BSPP), NPT ή Metric διαθέσιμα |
| Καπάκια σκόνης |
Καπάκια PVC τυποποιημένα· άλλα χρώματα προαιρετικά |
| Υλική αναβάθμιση |
316L από ανοξείδωτο χάλυβα |
| Επεξεργασία επιφάνειας |
Προαιρετικό QPQ ανθεκτικό φινίρισμα |
Ενημερωτικά ερωτήματα
Ερώτηση 1: Μπορώ να συνδέσω ή να αποσυνδέσω το CB-SP-6FN υπό πίεση;
Ο συνδετήρας είναι σχεδιασμένος για συστήματα μηδενικής υπολειμματικής πίεσης.Πάντοτε πίεση πριν από τη λειτουργία.
Ε2: Είναι το CB-SP-6FN εναλλάξιμο με άλλα ζεύγη ISO 16028;
Α: Ναι.Εφόσον το μέρος ζευγαρώσεως συμμορφώνεται επίσης με τις προδιαγραφές ISO 16028, η σύνδεση είναι απρόσκοπτη.
Ε3: Προσφέρετε ανοξείδωτο χάλυβα;
Α: Ναι.Μια πλήρης έκδοση από ανοξείδωτο χάλυβα 316L είναι διαθέσιμη για χρήση σε σκληρά ή διαβρωτικά περιβάλλοντα.
Ε4: Μπορώ να ζητήσω ειδικά νήματα ή υλικά σφραγίδωσης;
Α: Ασφαλώς.Υποστηρίζουμε παραγγελίες προσαρμοσμένες. Επικοινωνήστε με τις προδιαγραφές σας.
