Συμπλέκτης διαγνωστικής επίπεδης όψης CB-SP-6FN-PD
Ένα Σύνδεσμο επίπεδης επιφάνειας κατασκευασμένο για υδραυλική διάγνωση

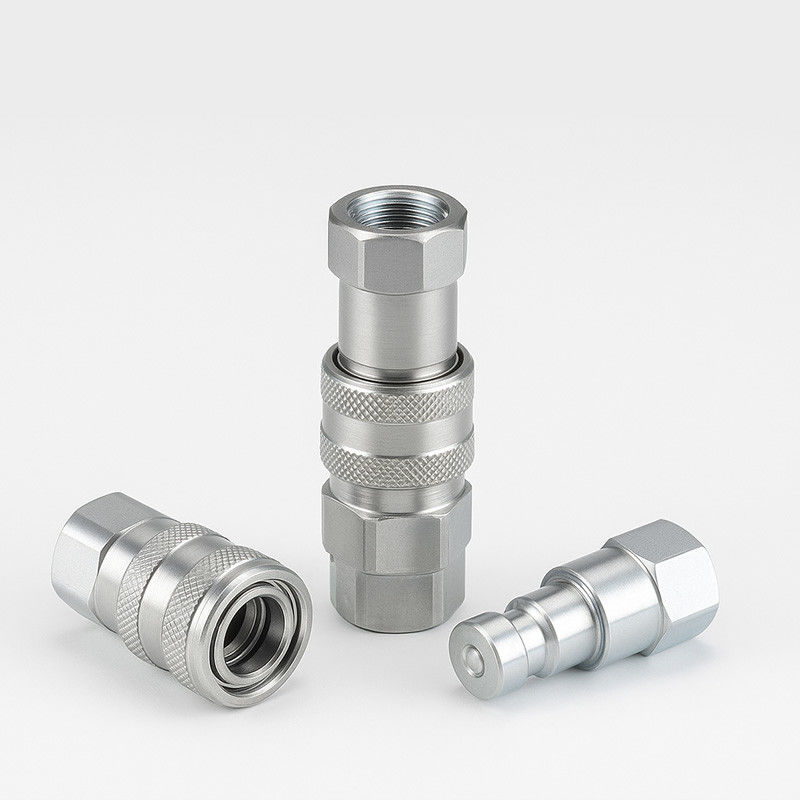

Ο CB-SP-6FN-PD είναι ένας συμπαγής υδραυλικός γρήγορος σύνδεσμος επίπεδης επιφάνειας που έχει σχεδιαστεί ειδικά για σημεία δοκιμής και θύρες μέτρησης πίεσης σε υδραυλικά συστήματα.Υιοθετεί δομή στεγνής ρήξης με βάση το πρότυπο ISO 16028 και διαθέτει αξιόπιστη σφραγίδα, ακόμη και υπό υψηλή πίεση και συχνούς κύκλους σύνδεσης/αποσύνδεσης.
Σε αντίθεση με τους συσσωρευτές γενικής χρήσης, αυτό το μοντέλο προορίζεται για χρήση ακριβείας, όπου η καθαριότητα, ο έλεγχος και η συμπαγή ροή είναι απαραίτητες.
Βασικά Χαρακτηριστικά σε μια Γρήγορη Επισκόπηση
•Κατασκευή επίπεδης βαλβίδας
Ελαχιστοποιεί την απώλεια υγρού κατά την αποσύνδεση, ιδανικό για καθαρή διάγνωση ή δειγματοληψία.
•Αυτόματο κλείσιμο βαλβίδας
Όταν αποσυνδεθεί, η εσωτερική βαλβίδα κλείνει αυτόματα, αποτρέποντας στάσεις ή αντίστροφη ροή.
•Αξιόπιστο άνοιγμα βαλβίδας κατά τη σύνδεση
Μόλις συνδεθεί, η βαλβίδα ανοίγει πλήρως εντός του ονομαστικού εύρους της για να εξασφαλιστεί σταθερή, αδιάλειπτη ροή υγρού.
•Εσωτερικά μέρη που σκληρύνονται με επαγωγή
Τα βασικά εξαρτήματα έχουν σκληρυθεί για μακροχρόνια αντοχή και λειτουργία υψηλής συχνότητας.
•Επεξεργασία ακριβείας από στερεά ράβδους
Τόσο τα αρσενικά όσο και τα θηλυκά μισά κατασκευάζονται από στερεά ράβδους, όχι από χυτοειδή μέρη, με αποτέλεσμα αυστηρότερες ανοχές και πιο αξιόπιστη απόδοση.
•Ασφαλής μηχανισμός κλειδώματος σφαίρας
Το ζευγάρι συνδέσεων κρατείται σταθερά από ένα ανθεκτικό σύστημα κλειδαριού σφαίρας που εξασφαλίζει την ασφάλεια και την επαναληπτικότητα.
•Αντικατάστατο με:
• Σειρά FASTER DF (Ιταλία)
• Σειρά PARKER PD (ΗΠΑ)
• AEROQUIP σειρά FD90 (ΗΠΑ)
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Ονομαστικό μέγεθος |
1/4 ίντσες |
| Κατηγορία πίεσης |
6000 PSI |
| Ονομαστική ροή |
0.53 GPM |
| Περιοχή θερμοκρασίας λειτουργίας |
¥20 °C έως +120 °C |
| Υλικό σφραγίδας (πρότυπο) |
NBR (νιτρικό καουτσούκ) |
| Τύπος βαλβίδας |
Στερεά, με στεγνό διάλυμα |
| Σύνδεση |
Δυνατότητα ανάμιξης με αυτόματη ενεργοποίηση βαλβίδας |
| Αποσύνδεση |
Ελευθερώσεις με τράβηγμα; κλεισίματα βαλβίδας αυτόματα |
Σημείωση: Αυτό το μοντέλο είναι ειδικά διαμορφωμένο για διαγνωστικές θύρες, όχι για συστήματα μεταφοράς υψηλής ροής.
Ιδανικές περιπτώσεις χρήσης
•Σημεία παρακολούθησης υδραυλικής πίεσης
Συνδέστε εύκολα μετρητές, αισθητήρες ή εργαλεία διάγνωσης χωρίς να κλείσει το σύστημα.
•Εξοπλισμός εξυπηρέτησης και συντήρησης
Παρέχει καθαρή σύνδεση για δειγματοληψία υγρών ή σε γραμμή δοκιμαστικά κιτ.
•Τμήματα ελέγχου κινητού υδραυλικού εξοπλισμού
Επιτρέπει τη ρουτίνα επιθεώρηση εξορυκτών, φορτωτών ή φορτηγών.
•Βιομηχανικά συστήματα με συχνή διάγνωση
Ο σχεδιασμός καθαρής διακοπής μειώνει τα απόβλητα υγρών και απλοποιεί τη συμμόρφωση με τα πρότυπα ασφάλειας.
Προαιρετικές διαμορφώσεις
| Επιλογή |
Περιγραφή |
| Εναλλακτικές επιλογές σφραγίδας |
Viton (FKM) ή EPDM διαθέσιμα κατόπιν αιτήματος |
| Τύποι κλωστοϋφαντουργικών νήμων |
BSPP, NPT ή Metric κατά περίπτωση |
| Διαφορετική ύλη |
Ατσάλι από ανοξείδωτο χάλυβα |
| Κεφάλαιο σκόνης και πλέγμα |
Διαθέσιμο για προστασία όταν δεν χρησιμοποιείται |
Εικόνες και διαστασιακή αναφορά
| Συνεργάτης. |
Δήμος |
D |
ΕΣ |
HP |
Α |
LS |
Επενδύσεις |
| Ειδικότερα: |
Επενδύσεις |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| Επικαιροποιημένα συστήματα |
Επενδύσεις |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Γενικές ερωτήσεις
Ε: Μπορεί να χρησιμοποιηθεί για τις συσχέσεις τυποποιημένων εργαλείων;
Α: Όχι. Αυτό το μοντέλο είναι βελτιστοποιημένο για σημεία δοκιμής και γραμμές διάγνωσης, δεν έχει σχεδιαστεί για εφαρμογές υψηλής ροής.
Ε: Απαιτεί απελευθέρωση πίεσης πριν αποσυνδεθεί;
Α: Ναι.Πάντοτε να αιμορραγείτε το σύστημα πριν το αποσυνδέσετε για να αποφύγετε ζημιές ή τραυματισμούς.
Ε: Είναι συμβατό με τους υπάρχοντες συνδετήρες του Πάρκερ;
Α: Ναι.Το CB-SP-6FN-FD είναι πλήρως εναλλάξιμο με τις σειρές PD, DF και FD90 εντός του ίδιου μεγέθους.
