Name: 316L από ανοξείδωτο χάλυβα υδραυλικές γρήγορες συνδέσεις Iso σειρά ISO 16028-Cb-Sp-6fn-Db
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Επικαιροποιημένα συστήματα
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

316L από ανοξείδωτο χάλυβα υδραυλικές γρήγορες συνδέσεις Iso σειρά ISO 16028-Cb-Sp-6fn-Db

Υδραυλικές ταχείες συνδέσεις CB-SP-6FN-DB

316L υδραυλικές γρήγορες συνδέσεις από ανοξείδωτο χάλυβα

Συστήματα CIP Υδραυλικές ταχείες συνδέσεις

Τόπος καταγωγής:

Σαγκάη, Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

Επικαιροποιημένα συστήματα

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

316L από ανοξείδωτο χάλυβα υδραυλικές γρήγορες συνδέσεις Iso σειρά ISO 16028-Cb-Sp-6fn-Db

Λεπτομέρειες προϊόντος

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4",3/8"

Material:

316L stainless steel

Interface Method:

flat face

Rated Pressure:

2320psi

Temperature Range:

–20°C to +200°C

Application:

Chemical Processing Units，Pharmaceutical & Biotech Plants，Food & Beverage Manufacturing，Heat Transfer Fluids / CIP Systems

Interchangeable:

Hansen DB Series

Επισημαίνω:

Υδραυλικές ταχείες συνδέσεις CB-SP-6FN-DB

316L υδραυλικές γρήγορες συνδέσεις από ανοξείδωτο χάλυβα

Συστήματα CIP Υδραυλικές ταχείες συνδέσεις

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

Βίντεο

Νήμα 207 φραγμών για να συνδέσει το γρήγορο συζευκτήρα ορείχαλκου Valved

Βρείτε την καλύτερη τιμή

Υδραυλικές ταχείες συνδέσεις Iso σειρά ISO 7241 B Brand Interchange

Βρείτε την καλύτερη τιμή

Υδραυλικές ταχείες συνδέσεις ISO-7241-A για κατασκευαστικό εξοπλισμό

Βρείτε την καλύτερη τιμή

Cb-spl-10f-iso-7241-a Υδραυλική γρήγορη σύνδεση για γρήγορες και ασφαλείς συνδέσεις

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

Συμπλέκτης επίπεδης όψης από ανοξείδωτο χάλυβα CB-SP-6FN-DB

Κατασκευασμένα για απαιτητικά συστήματα υγρών

Το CB-SP-6FN-DB είναι ένας υδραυλικός γρήγορος σύνδεσμος επίπεδης επιφάνειας κατασκευασμένος εξ ολοκλήρου από ανοξείδωτο χάλυβα 316L, σχεδιασμένος για συστήματα όπου η καθαριότητα, η αντοχή στη διάβρωση,Η θερμική σταθερότητα δεν διαπραγματεύεται..

Αυτό το μοντέλο είναι βελτιστοποιημένο για χειρισμό υγρών σε χημικές εγκαταστάσεις, επεξεργασία τροφίμων και ποτών, φαρμακευτικά συστήματα και άλλα διαβρωτικά ή υγιεινά περιβάλλοντα.

Βασικά χαρακτηριστικά απόδοσης

•Σχεδιασμός που συνδέεται με την κίνηση

Επιτρέπει γρήγορη σύνδεση χωρίς εργαλεία σε στενά ή απαιτητικά συστήματα.

•Υψηλά ποσοστά ροής

Σχεδιασμένο για να υποστηρίζει σταθερή μεταφορά σε κυκλώματα μεσαίας πίεσης έως και 40 λίτρα ανά λεπτό.

•Εξαιρετική αντοχή στη θερμοκρασία

Αντιστέκεται σε θερμοκρασίες υγρών από 20 °C έως +200 °C, καθιστώντας το κατάλληλο τόσο για εφαρμογές ψυχρής ροής όσο και θερμικής επεξεργασίας.

•Ανθεκτικότητα στη διάβρωση και στα χημικά

Κατασκευασμένο από ανοξείδωτο χάλυβα 316L, γνωστό για την ανώτερη αντοχή σε επιθετικά υγρά, οξέα και συστήματα CIP (καθαρισμός στη θέση).

•Μικρή διαρροή + ελάχιστη ένταξη αέρα

Ο σχεδιασμός της βαλβίδας με επίπεδο πρόσωπο βοηθά στην πρόληψη της μόλυνσης κατά τη διάρκεια της αποσύνδεσης.

•Επιδόσεις υψηλής ροής

Υποστηρίζει ονομαστική ροή έως110 GPM, κατάλληλο για υδραυλικές εφαρμογές γρήγορης πλήρωσης και υψηλής ζήτησης.

•Ευελιξία σφράγισης

Εξοπλισμένο με σφραγίδες Viton ή EPDM ανάλογα με την συμβατότητα υγρών.Άλλα υλικά (π.χ. Kalrez®) διαθέσιμα κατόπιν αιτήματος.

Τεχνική επισκόπηση

Παράμετρος	Προδιαγραφές
Εργασιακή πίεση	140 bar / 2030 PSI
Ονομαστική ροή	Μέχρι 110 GPM
Διαθέσιμα μεγέθη	1/4 ′′, 3/8 ′′, 1/2 ′′, 3/4 ′′, 1

Για εφαρμογές υψηλής καθαρότητας ή επιθετικών υγρών, διαθέσιμες είναι εξατομικευμένες επιλογές σφραγίδων όπως το Kalrez® κατόπιν αιτήματος.

Τυπικές εφαρμογές

•Μονάδες χημικής επεξεργασίας

Ασφαλής μεταφορά υγρού υπό έκθεση σε διαλύτες, οξέα ή υψηλές θερμοκρασίες.

•Φαρμακευτικές και βιοτεχνολογικές εγκαταστάσεις

Η καθαρή αποσύνδεση αποτρέπει τη μόλυνση του προϊόντος.συμβατό με τους κύκλους αποστείρωσης.

•Κατασκευή τροφίμων και ποτών

Τα μη αντιδραστικά υλικά διασφαλίζουν ότι δεν αλλάζουν γεύση, οσμή ή χρώμα κατά τη μεταφορά.

•Υγρά μεταφοράς θερμότητας / συστήματα CIP

Ιδανικό για συστήματα που απαιτούν σταθερότητα θερμοκρασίας και χημική αντοχή.

Επιλογές διαμόρφωσης

Επιλογή	Περιγραφή
Τύπος σφραγίδας	Viton (πρότυπο), EPDM, Kalrez® κατόπιν αιτήματος
Επιλογές νήματος	BSPP, NPT, Μετρική
Καπάκια σκόνης	Προαιρετικά καπάκια από ανοξείδωτο ή PVC
Παραλλαγές σώματος	Διαθέσιμα στυλ σώματος ευθείας ή αγκώνου (κατά αίτηση)

Γενική εικόνα διαστάσεων

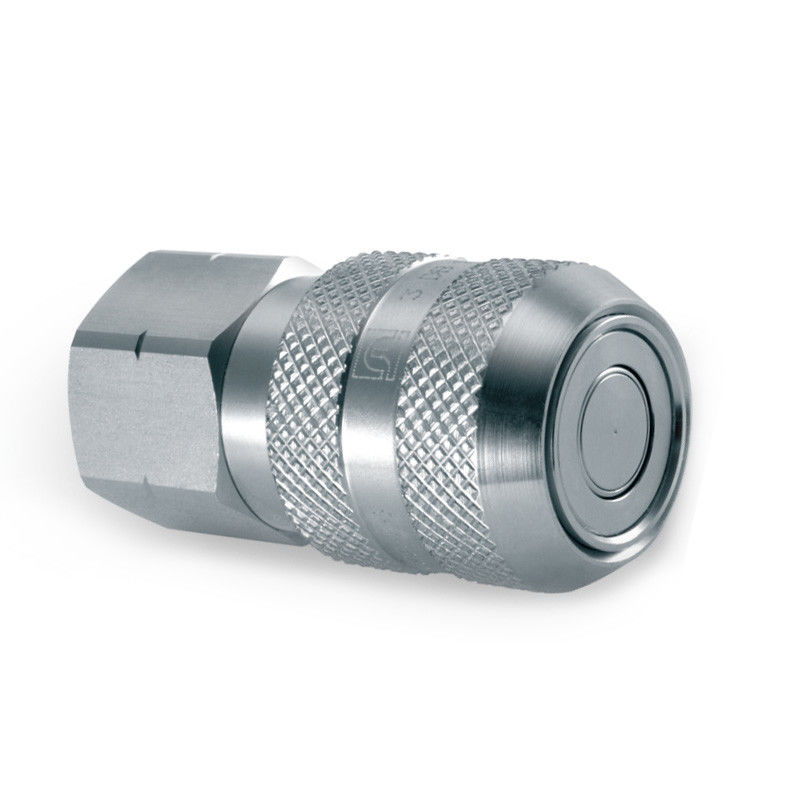

Γυναίκα (Socket)

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	HEX
1/4 ίντσες	Ειδικότερα:	4/1-18	1.98	1.02	0.88
1/4 ίντσες	Επικαιροποιημένο	4/1-19	1.98	1.02	0.88
1/2 ίντσες	Επικαιροποιημένο	1/2-14	2.52	1.59	1.38
1/2 ίντσες	Επικαιροποιημένο	1/2-14	2.52	1.59	1.38
3/4 ίντσες.	Επικαιροποιημένα στοιχεία	3/4-14	3.71	2.00	1.50
3/4 ίντσες.	Επικαιροποιημένο	3/4-14	3.71	2.00	1.50
1"	Επικαιροποιημένα συστήματα	1-11	3.52	2.25	1.81
1"	Επικαιροποιημένο	1-11	3.52	2.25	1.81

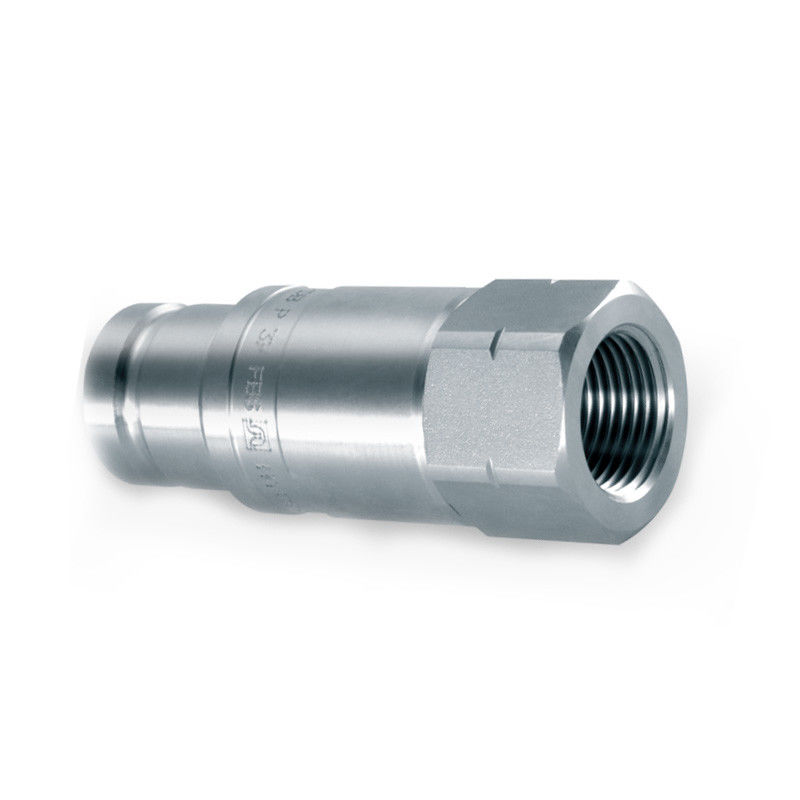

Άντρας (φυτάρισμα)

316L από ανοξείδωτο χάλυβα υδραυλικές γρήγορες συνδέσεις Iso σειρά ISO 16028-Cb-Sp-6fn-Db 1

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	HEX
1/4 ίντσες	Επικαιροποιημένο	4/1-18	1.98	1.02	0.88
1/4 ίντσες	CB-P2M-6FG-B	4/1-19	1.98	1.02	0.88
1/2 ίντσες	CB-P4M-6FN-B	1/2-14	2.52	1.59	1.38
1/2 ίντσες	CB-P4M-6FG-B	1/2-14	2.52	1.59	1.38
3/4 ίντσες.	CB-P6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4 ίντσες.	CB-P6M-6FG-B	3/4-14	3.71	2.00	1.50
1"	Επικαιροποιημένα στοιχεία	1-11	3.52	2.25	1.81
1"	CB-P8M-6FG-B	1-11	3.52	2.25	1.81

316L από ανοξείδωτο χάλυβα υδραυλικές γρήγορες συνδέσεις Iso σειρά ISO 16028-Cb-Sp-6fn-Db 2

Σχήμα: CB-SP-6FN-DB υδραυλικό σύνολο ταχείας ζεύξης επίπεδης όψης
Ο συνδετήρας CB-SP-6FN-DB, ο οποίος παρουσιάζεται εδώ στην τυποποιημένη του διαμόρφωση, διαθέτει σώμα από ανοξείδωτο χάλυβα 316L και επακριβώς μηχανισμένη επίπεδη οθόνη.Η εικόνα εμφανίζει και τις δύο θηλυκές (αριστερά) και αρσενικές (δεξιά) συνδέσεις, τονίζοντας τον καθαρό σχεδιασμό ιδανικό για διαβρωτικά ή υγιεινά περιβάλλοντα.

Γενικές ερωτήσεις

Ε: Μπορεί να χρησιμοποιηθεί σε εφαρμογές τροφίμων;

Α: Ναι.Οι σφραγίδες από ανοξείδωτο χάλυβα 316L και EPDM/Viton συμμορφώνονται με τα πρότυπα εξοπλισμού μεταποίησης τροφίμων στις περισσότερες περιοχές.

Ε: Είναι συμβατό με επιθετικούς διαλύτες;

Α: Ναι, αυτό το μοντέλο είναι ειδικά σχεδιασμένο για να είναι ανθεκτικό σε χημικά.Επιβεβαιώστε τη συμβατότητα με συγκεκριμένα υλικά σφραγίδας.

Ε: Ποιο είναι το πλεονέκτημα της επίπεδης όψεως από την βαλβίδα της κούκλας;

Α: Η επίπεδη επιφάνεια εξαλείφει σχεδόν όλες τις διαρροές και μειώνει την είσοδο αέρα, η οποία είναι κρίσιμη για περιβάλλοντα ευαίσθητα στη μόλυνση.

Ε: Είναι η CB-SP-6FN-DB κατάλληλη για εφαρμογές μεταφοράς μεγάλου όγκου;
Α: Ναι. Με ονομαστική ροή έως 110 GPM, είναι ιδανικό για υδραυλικά κυκλώματα υψηλής απόδοσης, όπως βιομηχανικά μηχανήματα ή συστήματα ταχείας αλλαγής εργαλείων.

Χρειάζεστε υψηλότερη πίεση ή συνδέσεις τύπου κλειδώματος;
Επισκόπηση της πλήρους σειράς ζεύξης ISO 16028
