Name: 1/4" 3/8" υδραυλικές ταχείες συνδέσεις Iso σειρά ISO 16028-cb-sp-6fn-ff
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Επικαιροποιημένα συστήματα
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

1/4" 3/8" υδραυλικές ταχείες συνδέσεις Iso σειρά ISO 16028-cb-sp-6fn-ff

Υδραυλικές ταχείες συνδέσεις επίπεδης όψης

Υδραυλικές ταχείες συνδέσεις

Υψηλής πίεσης υδραυλικές γρήγορες συνδέσεις

Τόπος καταγωγής:

Σαγκάη, Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

Επικαιροποιημένα συστήματα

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες προϊόντος

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Interface Method:

flat face

Rated Pressure:

Up to 350 bar / 5075 psi

Temperature Range:

–20°C to +100°C

Material:

Zinc-plated steel with bichromate or QPQ

Application:

Hydraulic Pump Systems, Public Works Equipment,Agriculture & Forestry Machinery,Railway & Steel Industry Hydraulics

Interchangeable:

Hansen FF Series

Επισημαίνω:

Υδραυλικές ταχείες συνδέσεις επίπεδης όψης

Υδραυλικές ταχείες συνδέσεις

Υψηλής πίεσης υδραυλικές γρήγορες συνδέσεις

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

Βίντεο

Νήμα 207 φραγμών για να συνδέσει το γρήγορο συζευκτήρα ορείχαλκου Valved

Βρείτε την καλύτερη τιμή

Υδραυλικές ταχείες συνδέσεις Iso σειρά ISO 7241 B Brand Interchange

Βρείτε την καλύτερη τιμή

Υδραυλικές ταχείες συνδέσεις ISO-7241-A για κατασκευαστικό εξοπλισμό

Βρείτε την καλύτερη τιμή

Cb-spl-10f-iso-7241-a Υδραυλική γρήγορη σύνδεση για γρήγορες και ασφαλείς συνδέσεις

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

Επικοινωνία με ηλεκτρονικό κινητήρα

Βελτιστοποιημένο για απαιτητικές υδραυλικές εφαρμογές

Το CB-SP-6FN-FF είναι μια συμβατή με το ISO 16028 γρήγορη ζεύξη επίπεδης επιφάνειας που δίνει προτεραιότητα στις μηχανικές επιδόσεις, τον χειρισμό της πίεσης και την ασφάλεια της σύνδεσης.Το μοντέλο αυτό έχει σχεδιαστεί με QPQ επεξεργασμένο μανίκι και επιλογές σώματος και προσφέρει βελτιωμένη αντοχή στην επιφάνεια και αντοχή στη διάβρωση, την φθορά και την κόπωση από την πίεση even ακόμη και υπό εντατική υδραυλική λειτουργία.

Ο σχεδιασμός του με κλειδαριά στο μανίκι αποτρέπει την τυχαία αποσύνδεση κατά τη διάρκεια δονήσεων, κίνησης ή χειροκίνητης πρόσκρουσης ∙ προσφέροντας ένα πρόσθετο επίπεδο λειτουργικής ασφάλειας στο πεδίο.

Βασικά τεχνικά χαρακτηριστικά

•Λειτουργία "πύλη για σύνδεση"

Γρήγορη, αποτελεσματική ζεύξη ̇ σύνδεση με απλή ώθηση χωρίς εργαλεία.

•Συσκευή κλειδώματος με μανίκι

Η κλειδαριά ασφαλείας ενεργοποιείται αυτόματα κατά την πλήρη σύνδεση, μειώνοντας τους κινδύνους αποσύνδεσης κατά τη διάρκεια της λειτουργίας.

•Επεξεργασία επιφάνειας QPQ (προαιρετική)

Βελτιώνει την σκληρότητα του χάλυβα, την αντοχή στην φθορά και την προστασία από τη διάβρωση, ιδιαίτερα πολύτιμη για απαιτητικά εξωτερικά ή βιομηχανικά περιβάλλοντα.

• Εξαιρετική απόδοση ροής και πίεσης

Αντέχει έως 5075 PSI, με ονομαστική ροή από 12 έως 155 l/min, κατάλληλη για υδραυλικά κυκλώματα βαριάς χρήσης.

•Ελάχιστη διαρροή

Διατηρεί καθαρή λειτουργία με εξαιρετικά χαμηλή απώλεια υγρού ανά αποσύνδεση:00,008 ml έως 0,03 ml, ανάλογα με το μέγεθος

Υλικό και λεπτομέρειες κατασκευής

Συστατικό	Υλικό / Φινίρισμα
Σώμα	Χάλυβας με ψευδάργυρο με διχρωμικό ή QPQ
Κεραυνός	Χάλυβας τελικής κατασκευής QPQ
Κεφάλαια	Χάλυβα, μαύρη φινίρισμα
Τερματισμός συνδέσεων	Χάλυβας χάλυβα
Ελατήρια & Σφαίρες	Ατσάλι ατσάλι AISI 302
Σφραγίδες	Νιτρίλη (NBR)
Κεφάλαια / πρίζες σκόνης	Κόκκινο PVC (άλλες διαθέσιμες επιλογές)

Σημείωση: Το φινίρισμα QPQ (Quench-Polish-Quench) προσφέρει βαθιά σκληρότητα της επιφάνειας και βελτιωμένη αντοχή στη διάβρωση.

Σύνοψη των επιδόσεων

Παράμετρος	Προδιαγραφές
Τύπος	ISO 16028
Τύπος σύνδεσης	Δοκιμαστική συσκευή με κλειδωτικό μανίκι
Εργασιακή πίεση	Μέχρι 350 bar / 5075 PSI
Ονομαστική ροή	12 155 λίτρα/min
Περιοχή θερμοκρασίας	-20°C έως +100°C (~4°F έως +212°F)
Διαρροή ανά αποσύνδεση	0.008 0,03 ml
Διαθέσιμα μεγέθη	1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Σενάρια εφαρμογής

•Υδραυλικά συστήματα αντλίας

Αξιόπιστη σύνδεση με ελαχιστοποίηση των διαρροών σε σταθερά ή κινητά υδραυλικά συστήματα.

•Εξοπλισμός δημόσιων έργων

Προστατεύει από την ακούσια αποσύνδεση κατά την κίνηση ή το σοκ.

•Μηχανήματα Γεωργίας και Δασικής

Σκληρή σφραγίδα και κλειδαριά για τρακτέρ, συγκομιδές και συσσωρευτές.

•Σιδηροδρομική και χάλυβα Υδραυλικά

Ανθεκτικό σε επαναλαμβανόμενους κύκλους ενεργοποίησης και γραμμές υψηλής πίεσης.

Γενική εικόνα διαστάσεων

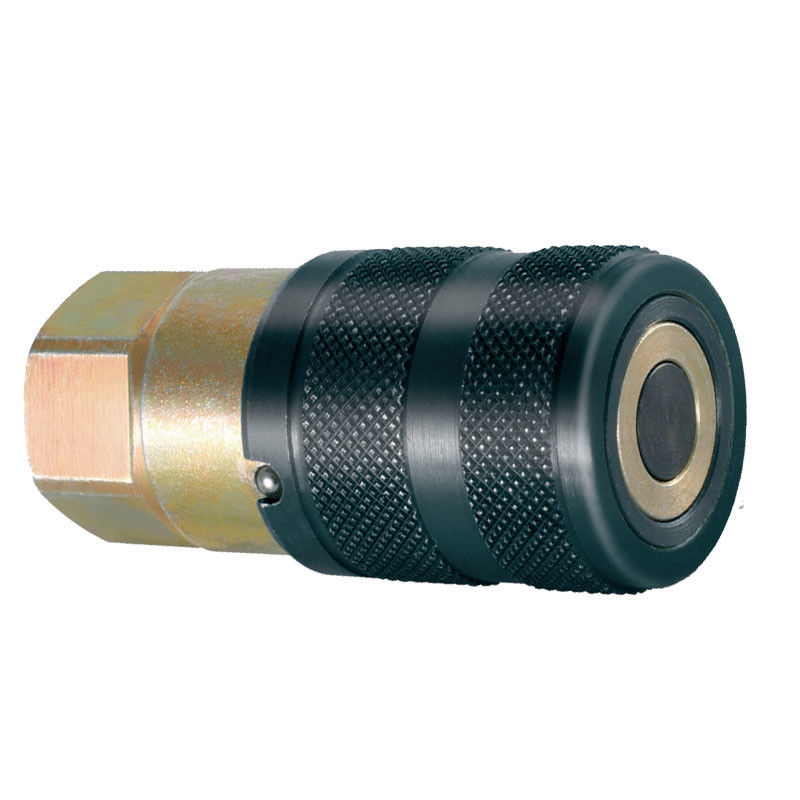

Τεχνικό σχέδιο CB-SP-6FN-FF γυναικείου συσσωρευτή, με επισημάνση του σχεδιασμού επίπεδης επιφάνειας και του χειροπέδου που έχει υποστεί επεξεργασία QPQ

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	HEX
1/4 ίντσες	Επικαιροποιημένα συστήματα	1/4 ′′	2.32	1.10	0.87
3/8"	Ειδικότερα:	3/8	2.87	1.26	1.18
3/8"	Ειδικότερα:	1/2	2.87	1.26	1.18
1/2 ίντσες	Ειδικότερα:	1/2	3.31	1.50	1.42
1/2 ίντσες	Ειδικότερα:	3/4	3.31	1.50	1.42
5/8"	Ειδικότερα:	1/2	3.23	1.65	1.42
5/8"	Ειδικότερα:	3/4	3.39	1.65	1.42
3/4 ίντσες.	Ειδικότερα:	3/4	3.74	1.89	1.61
3/4 ίντσες.	Ειδικότερα:	1 ¢	3.86	1.89	1.61
1"	Ειδικότερα:	1-1/4	4.33	2.17	2.17

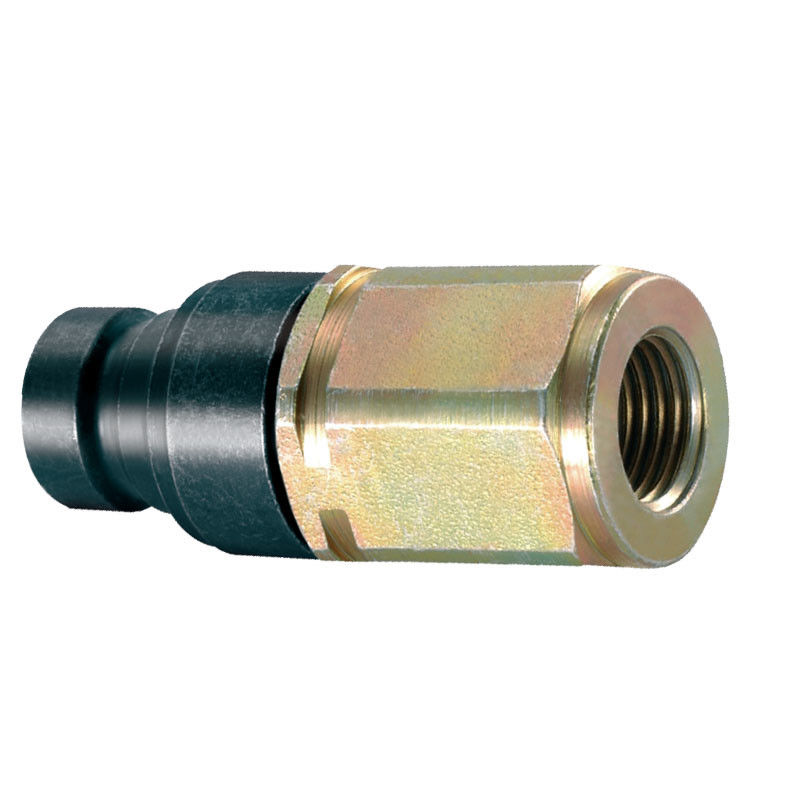

Σχέδιο ταχείας ζεύξης με πλάκα άνδρα CB-SP-6FN-FF με δομικές λεπτομέρειες

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	HEX
1/4 ίντσες	Επικαιροποιημένα συστήματα	1/4 ′′	2.05	0.63	0.87
3/8"	Ειδικότερα:	3/8	2.52	0.78	1.18
3/8"	Ειδικότερα:	1/2	2.52	0.78	1.18
1/2 ίντσες	Επικαιροποιημένα συστήματα	1/2	2.91	0.96	1.42
1/2 ίντσες	Επικαιροποιημένα συστήματα	3/4	2.95	0.96	1.42
5/8"	Επικαιροποιημένα συστήματα	1/2	2.87	1.06	1.42
5/8"	Επικαιροποιημένα συστήματα	3/4	2.95	1.06	1.42
3/4 ίντσες.	Ειδικότερα:	3/4	3.39	1.18	1.61
3/4 ίντσες.	Ειδικότερα:	1 ¢	3.39	1.18	1.61
1"	Επικαιροποιημένο	1-1/4	3.54	1.42	2.17

1/4" 3/8" υδραυλικές ταχείες συνδέσεις Iso σειρά ISO 16028-cb-sp-6fn-ff 2

Εικόνα προϊόντος πραγματικού κόσμου του συνόλου CB-SP-6FN-FF, με δομή πίεσης για σύνδεση και κλειδαριά ασφαλείας.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των παραλλαγών CB-SP-6FN-FF και QA;

Α: Και οι δύο διαθέτουν κλειδαριές με μανίκι, αλλά η έκδοση FF δίνει προτεραιότητα στις μηχανικές επιδόσεις, την αντοχή στην πίεση και περιλαμβάνει προαιρετική επεξεργασία QPQ για βελτιωμένη αντοχή.

Ε: Μπορώ να χρησιμοποιήσω αυτό το ζεύγος στο εξωτερικό ή σε σκληρά περιβάλλοντα;

Α: Ναι ∙ το ανθεκτικό στη διάβρωση φινίρισμα και το σχεδιασμό κλειδώματος το κάνουν κατάλληλο για εξωτερικές και κινητές εφαρμογές.

Ε: Είναι συμβατό με τον τυποποιημένο εξοπλισμό ISO 16028;

Α: Πλήρως συμβατό.Μπορεί να συνδεθεί με τη σειρά Hansen FF και ισοδύναμα μοντέλα ISO 16028.
