Τόπος καταγωγής:
Σαγκάη, Κίνα
Μάρκα:
Carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
Επικαιροποιημένα συστήματα
Βίντεο
| Συστατικό | Υλικό |
|---|---|
| Σώμα / Μανίκι / Άκρα | Ανοξείδωτος χάλυβας |
| Βαλβίδες | Ορείχαλκος |
| Ελατήρια & Μπίλιες | Ανοξείδωτος χάλυβας |
| Υλικό Σφράγισης | Viton (άλλα κατόπιν αιτήματος) |
Αυτή η διαμόρφωση προσφέρει εξαιρετική χημική αντοχή, θερμική σταθερότητα, και μακροχρόνια αξιοπιστία σε χρήση πεδίου ή κινητή.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μέθοδος Σύνδεσης | Pull-to-connect |
| Τύπος Σφράγισης | Διπλή σφράγιση + βαλβίδα flat-face |
| Τύπος Βαλβίδας | Flat-face με χαμηλή διαρροή |
| Πίεση Λειτουργίας | 160 bar / 2320 PSI |
| Ονομαστική Ροή | 16 – 40 l/min |
| Συμπερίληψη Αέρα | ≤ 0.10 ml / 0.20 ml |
| Διαρροή | ≤ 0.01 ml / 0.02 ml |
| Εύρος Θερμοκρασίας | –20°C έως +200°C (–4°F έως +392°F) |
| Διαθέσιμα Μεγέθη | 1/4", 3/8" |
| Πρότυπο | Συμβατό με ISO 16028 |
| Εναλλάξιμο Με | Σειρά Hansen RW |
Τεχνικό σχέδιο που δείχνει το θηλυκό σύνδεσμο CB-SP-6FN-RW και τη διάταξη της εσωτερικής βαλβίδας.
| Μέγεθος Σώματος | PARTNO. | Σπείρωμα | A | B | C | HEX |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Διαστατική προβολή του αρσενικού συνδέσμου με προφίλ flat-face και διεπαφή στεγανοποίησης
| Μέγεθος Σώματος | PARTNO. | Σπείρωμα | D | E | F | HEX |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

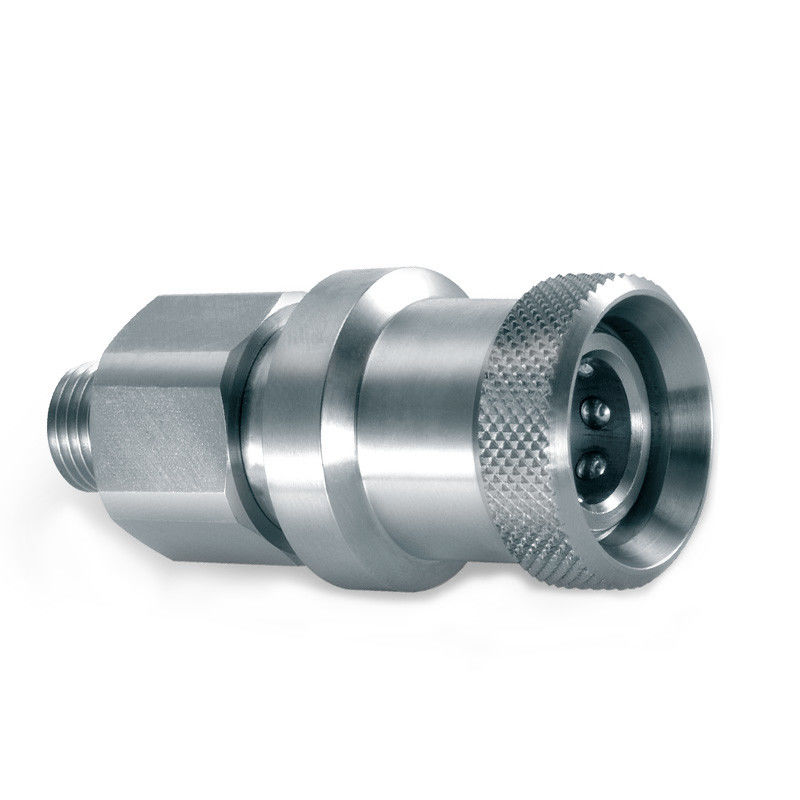

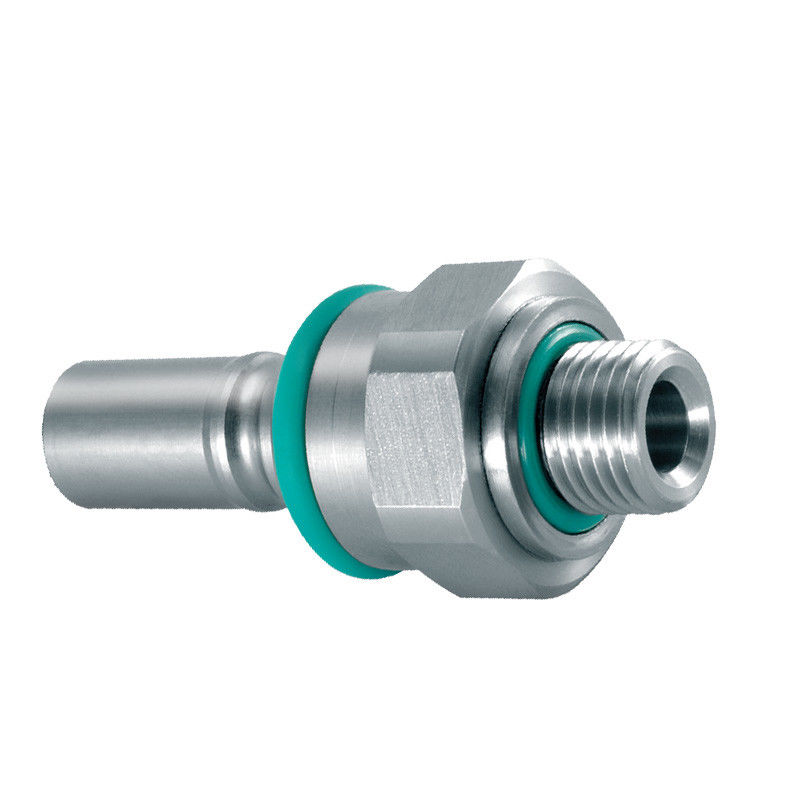

Πραγματική εικόνα των αρσενικών και θηλυκών συνδέσμων CB-SP-6FN-RW, που δείχνει τον εξωτερικό σχεδιασμό και το φινίρισμα.
