Place of Origin:
Shanghai, China
Μάρκα:
Carterberg
Πιστοποίηση:
IATF16949
Model Number:
CB-SP-6FN-VEP
Το CB-SP-6FN-VEP είναι η βαριά υδραυλική γρήγορη σύνδεση με επίπεδη όψη, κατασκευασμένη για εφαρμογές υψηλής πίεσης και υπολειμματικής πίεσης.Διαθέτοντας σχεδιασμό βαλβίδας ρύθμισης και χειροκίνητο νήμα κλειδαριού, εξασφαλίζει ασφαλή, ελαχιστοποιημένη διαρροή σύνδεσης ακόμη και σε σκληρές συνθήκες εργασίας.Αυτό το μοντέλο ξεχωρίζει στην οικογένεια Carterberg flat face ως η ιδανική λύση όπου η ασφαλή σύνδεση υπό πίεση και η αντοχή σε δονήσεις είναι κρίσιμες.
| Ειδικότητα | Περιγραφή |
|---|---|
| Κλειδώματα με νήματα | Ο θηλυκός σύνδεσμος χρησιμοποιεί ένα νήμα για να εξασφαλίσει χειροκίνητα τη σύνδεση με τον αρσενικό σύνδεσμο, αποτρέποντας την αποσύνδεση λόγω δονήσεων ή σύρσης. |
| Συνδέσεις υπό υπολειμματική πίεση | Η αρσενική θηλή έχει σχεδιαστεί έτσι ώστε να επιτρέπει τη σύνδεση ακόμη και όταν υπάρχει υπολειμματική πίεση, μειώνοντας τον χρόνο στάσης λειτουργίας κατά την αλλαγή εργαλείου ή σωλήνα. |
| Σχεδιασμός βαλβίδας αποχέτευσης | Οι βαλβίδες επίπεδης επιφάνειας ελαχιστοποιούν τη διαρροή υγρού κατά τη διάρκεια της αποσύνδεσης και μειώνουν την ένταξη αέρα κατά την επανένωση. |
| Κατασκευή από στερεό χάλυβα | Όλοι οι σύνδεσμοι είναι κατασκευασμένοι με ακριβή μηχανήματα από στερεό ατσάλι άνθρακα για ανώτερη αντοχή και αντοχή σε υδραυλικά σοκ και παλμούς. |
| Ανεξαρτήτως του τύπου, η ένδειξη BFT πρέπει να περιλαμβάνει: | Η σφραγίδα από νιτρικό καουτσούκ με στερεωμένη δομή BFT προσφέρει εξαιρετική αξιοπιστία σφραγίδωσης υπό ακραίες συνθήκες. |
| Περιβαλλοντικώς φιλική χρωματοποίηση | Η προηγμένη επεξεργασία της επιφάνειας βελτιώνει την αντοχή στη διάβρωση, καθιστώντας την κατάλληλη για εξωτερικά και υγρά περιβάλλοντα. |
| Μέγεθος (ίντσες) | Τύπος νήματος | Ονομαστική πίεση (PSI) | Ονομαστική ροή (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Περιοχή θερμοκρασίας:-20°C έως +120°C
•Υλικό σφραγίδας:NBR (νιτρικό καουτσούκ)
•Υλικό σώματος:Χάλυβα από άνθρακα, χρωματισμένο
•Συμμόρφωση:ISO 16028
•Αντικατάστατο με:Σειρά STUCCHI VEP

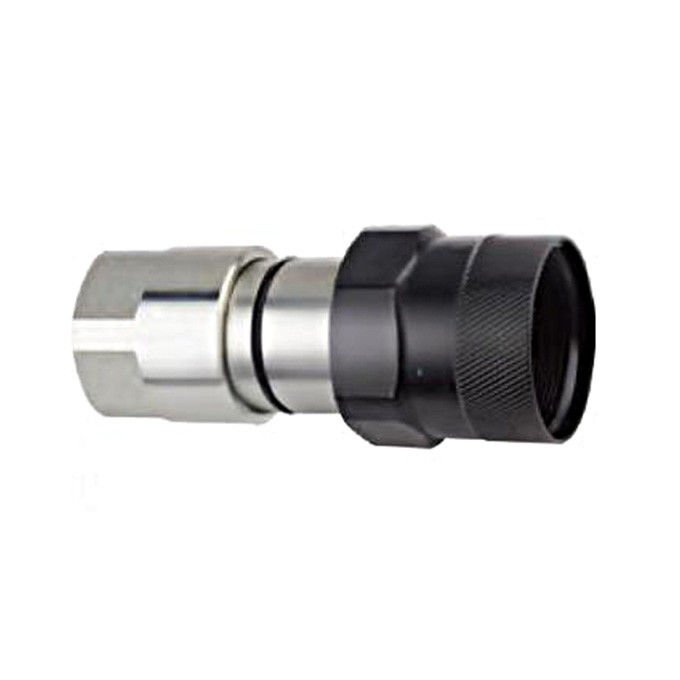

Γυναίκα (Socket)
|
ΤΡΑΜΠΟΣ Νο |
LS |
D |
HEX1 |
HEX2 |
Α |
Τ |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
Επικαιροποιημένο |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
Επικαιροποιημένα συστήματα |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 ΕΜΠ1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

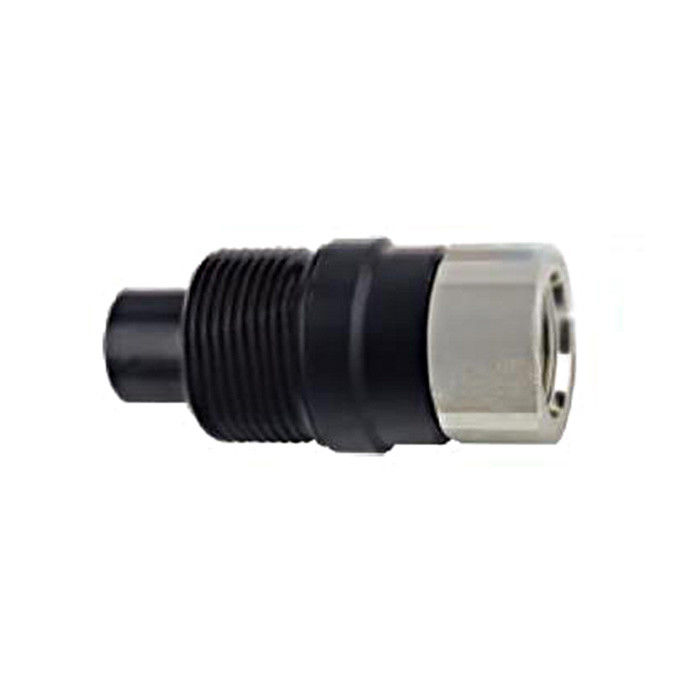

ΤΡΑΜΠΟΣ Νο |
LS |
Γ |
d |
Ε |
HEX2 |
Α |
Τ |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 ΕΜΠ1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
