Τόπος καταγωγής:
Σαγκάη, Κίνα
Μάρκα:
Carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
Επικαιροποιημένα συστήματα
| Ειδικότητα | Περιγραφή |
|---|---|
| Μηχανική κλειδαριά με μανίκι | Αποτρέπει την ακούσια αποσύνδεση που προκαλείται από σύρση, δονήσεις ή ξαφνική κίνηση. |
| Σφαιρική βαλβίδα μη διαρροής | Προλαμβάνει διαρροές υγρών ή ένταξη αέρα κατά τη διάρκεια λειτουργιών σύνδεσης/αποσύνδεσης. |
| Εξωτερικό μανίκι προστασίας από σκόνη | Καλύπτει την περιοχή του μανίκου ώθησης για να κρατήσει έξω τη βρωμιά, την άμμο ή τα συντρίμμια, παρατείνοντας τη διάρκεια ζωής της βαλβίδας. |
| Σώμα από σκληροποιημένο χάλυβα | Επεξεργασμένο από μπαρ και θερμικά επεξεργασμένο για αντοχή σε κραδασμούς και δονήσεις. |
| Συμπληρωματική σφραγίδα με υποστήριξη από PTFE | Οι σφραγίδες NBR με υποστήριξη κατά της εκρήξεως εξασφαλίζουν την ακεραιότητα της σφραγίδας κάτω από αυξήσεις πίεσης. |
| Μηχανισμός κλειδώματος πολλαπλών σφαιρών | Παρέχει ακριβή ευθυγράμμιση και μειώνει την πίεση στροφής του σωλήνα. |
| ISO 16028 Συμβατότητα | Αντικατάστατοι με άλλους σύνδεσμους επίπεδης επιφάνειας που συμμορφώνονται με το πρότυπο ISO 16028. |
| Μέγεθος σώματος (ίντσες) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Ονομαστική πίεση (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Ονομαστική ροή (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Περιοχή θερμοκρασίας | -20°C έως +120°C | |||||||
| Τυποποιημένο υλικό σφραγίδας | NBR (νιτρικό καουτσούκ) | |||||||
| Τύπος σύνδεσης | Επικοινωνία με κλειδαριά με μανίκι | |||||||
| Τύπος νήματος | BSPP ή NPT (ανά κατάλογο αριθμών μερών) | |||||||

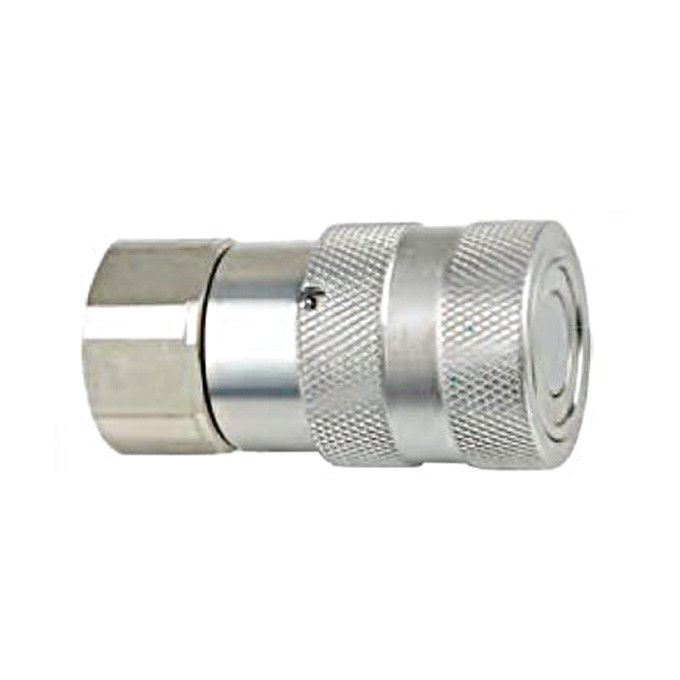

Γυναίκα ((Socket)
|
ΤΡΑΜΠΟΣ Νο |
LS |
D |
HEX1 |
Α |
Τ |
|
Επικαιροποιημένα συστήματα |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
Επικαιροποιημένα συστήματα |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
Επικαιροποιημένα συστήματα |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
Επικαιροποιημένα συστήματα |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
Επικαιροποιημένα συστήματα |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
Επικαιροποιημένα συστήματα |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
Επικαιροποιημένα συστήματα |
99.2 |
48 |
41 |
23 |
G1 ΕΜΠ1 |
|
Επικαιροποιημένα συστήματα |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
Επικαιροποιημένα συστήματα |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
Επικαιροποιημένα συστήματα |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

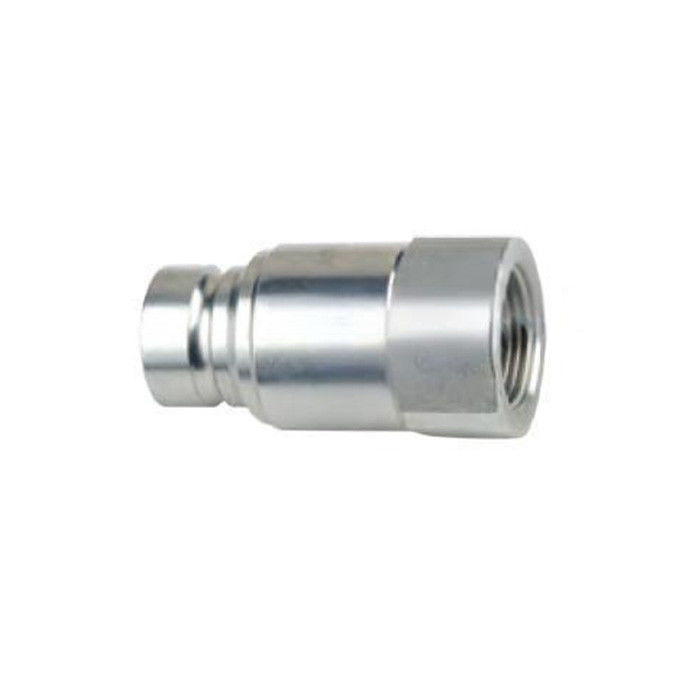

Άντρας (φυτάρισμα)
|
ΤΡΑΜΠΟΣ Νο |
Επενδύσεις |
d |
Γ |
HEX2 |
Α |
Τ |
|
Επικαιροποιημένα συστήματα |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
Επικαιροποιημένα συστήματα |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
Επικαιροποιημένα συστήματα |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
Επικαιροποιημένα συστήματα |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
Επικαιροποιημένα συστήματα |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
Επικαιροποιημένα συστήματα |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
Επικαιροποιημένα συστήματα |
85.5 |
30 |
57 |
41 |
23 |
G1 ΕΜΠ1 |
|
Επικαιροποιημένα συστήματα |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
Επικαιροποιημένα συστήματα |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
Επικαιροποιημένα συστήματα |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
