Name: σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96

Τόπος καταγωγής:

Σαγκάη, Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96

Λεπτομέρειες προϊόντος

Serise:

σπειροειδής-υδραυλικός-ταχύσυνδεσμος

Μέγεθος:

3/4", 1", 1-1/4"

Υλικό:

Ανθρακούχο χάλυβας με ψευδάργυρο

Εργασιακή πίεση:

Μέχρι 3000 psi

Ονομαστική ροή:

Μέχρι 100 gpm

Περιοχή θερμοκρασίας:

-30°C σε +120°C

Εφαρμογή:

Μετακίνητα υδραυλικά συστήματα με περιορισμένους χώρους, οχήματα πετρελαϊκών και χημικών υπηρεσιών

Ανταλλάξιμος:

Η σειρά HANSEN FD86

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

Επικεφαλίδα υδραυλικής ταχείας σύνδεσης

Βρείτε την καλύτερη τιμή

σπειροειδή υδραυλικά ταχυσυνδεσμολογικά ζεύγη CB-SPS-3FN-W6000

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

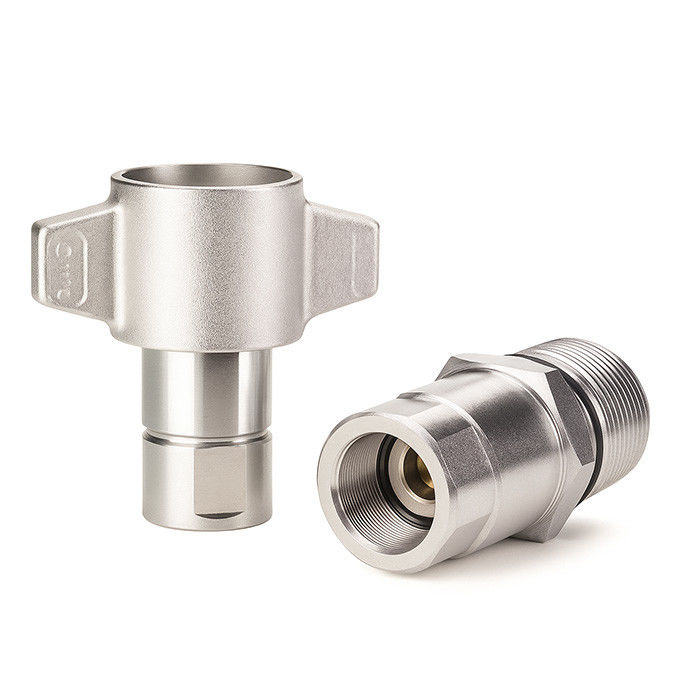

CB-SPS-3FN-96 Τριχοειδής υδραυλικός συνδετήρας.

Το CB-SPS-3FN-96 είναι ένας υδραυλικός γρήγορος σύνδεσμος με νήματα στυλ φτερών που έχει σχεδιαστεί για εφαρμογές που απαιτούν αξιόπιστη σύνδεση υπό υπολειμματική πίεση και δονήσεις.Το μοντέλο αυτό, το οποίο έχει σχεδιαστεί με αμφίδρομη δομή κλεισίματος και δυνατότητα τοποθέτησης φλάντζας, είναι ιδανικό για συστήματα όπου η γρήγορη χειροκίνητη σύνδεση και η ασφαλή στερέωση είναι κρίσιμες.

Είναι συμβατό με τα κοινά πρότυπα φλάντζας, προσφέρει τόσο ευελιξία όσο και αντοχή για κινητή υδραυλική, συστήματα πετρελαϊκών πετρελαίων και γραμμές μεταφοράς υψηλής πίεσης.

Βασικά χαρακτηριστικά

• Σχεδιασμός χειριστή φτερών για εύκολη χειροκίνητη σύνδεση χωρίς εργαλεία

• Επικοινωνία με νήματα με ενσωματωμένες διπλές βαλβίδες κλεισίματος (χωρίς απώλεια υγρού)

• δυνατότητα σύνδεσης υπό υπολειμματική πίεση για συστήματα υψηλής πίεσης ή παλμών

• Διασύνδεση τοποθέτησης φλάντζας, κατάλληλη για τοποθέτηση σε πάνελ ή ενδιάμεσο τοίχο

• Διατίθεται σε τρία μεγέθη: 3/4", 1" και 1-1/4"

• Συμβατό με συσσωρευτές με νήματα παρόμοιου προφίλ για ευέλικτη χρήση

• Ανθεκτικό σε δονήσεις σώμα, κατάλληλο για κινητές ή βαριές υδραυλικές εγκαταστάσεις.

Τεχνικές προδιαγραφές

Μέγεθος (ίντσες)	Ονομαστική πίεση (PSI)	Ονομαστική πίεση (βάρια)	Δυνατότητα ροής	Περιοχή θερμοκρασίας	Υλικό σφραγίδας
3/4 ίντσες.	3,000	207	50	-30°C έως +120°C	Εθνική Εθνική Εταιρεία
1"	3,000	207	75	-30°C έως +120°C	Εθνική Εθνική Εταιρεία
1-1/4"	2,750	190	100	-30°C έως +120°C	Εθνική Εθνική Εταιρεία

•Υλικό: Ατσάλι άνθρακα

•Τύπος σύνδεσης: Φτερό-αμύγδαλο-ήχος για σύνδεση

•Τύπος σφραγίδας: Δύο βαλβίδες κλεισίματος, εσωτερικές βαλβίδες

•Εγκατάσταση: Εγκατασκευασμένο σε πάνελ μέσω επιφάνειας φλάντζας (με προαιρετικά προστατευτικά κάλυμμα σκόνης)

Γενική εικόνα διαστάσεων

Γυναίκα (Socket)

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	HEX
3/4 ίντσες.	Επικαιροποιημένα συστήματα	3/4-14	79	103	29,2
1"	Ειδικότερα:	1-11 1/2	96	113	36,6
1 / 4	Επικαιροποιημένα συστήματα	1-1/4	101	132	45,2

Άντρας (φυτάρισμα)

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	HEX
3/4 ίντσες.	CB-P6B-3FN-A	3/4-14	79	38	33,3
1"	CB-P8B-3FN-A	1-11 1/2	90	47,5	39,6
1 / 4	CB-P10B-3FN-A	1-1/4	94	53,8	47,8

Εφαρμογές

• Κινητά υδραυλικά συστήματα με περιορισμένους χώρους για τα πάνελ

• Οχήματα πετρελαϊκών και χημικών εγκαταστάσεων

• Συστήματα υψηλής πίεσης που απαιτούν υπολειμματική ανοχή πίεσης

• Εξοπλισμός με ισχυρές δονήσεις ή φορτία συγκρούσεων (π.χ. μονάδες γεώτρησης, γρίφτες)

Γιατί να επιλέξετε το CB-SPS-3FN-96 έναντι των τυποποιημένων συσσωρευτών με νήματα;

Σε σύγκριση με τις συμβατικές έξιπλευρες συσσωρευτές με νήματα, ο τύπος πτέρυγας 96 προσφέρει:

• Ευκολότερη χειροκίνητη σύσφιξη/απάλλαξη υπό πίεση

• Ταχύτερη οπτική ευθυγράμμιση κατά την εγκατάσταση

• Απλούστευση της τοποθέτησης των πάνελ με σταθερά μεγέθη διεπαφών

• Αξιόπιστη σύνδεση όπου απαιτείται συχνή αποσυναρμολόγηση
