Τόπος καταγωγής:
Σαγκάη, Κίνα
Μάρκα:
Carterberg
Πιστοποίηση:
IATF16949
Αριθμό μοντέλου:
Επικαιροποιημένα συστήματα
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Σύνδεσης | Thread-to-Connect, Poppet Valve |
| Μέγεθος σώματος (ίντσες) | ¼", ⅜" |
| Μέγιστη πίεση λειτουργίας | 10.000 PSI (700 bar) |
| Ελάχιστη πίεση ρήξης | 40.000 PSI (2.800 bar) |
| Ονομαστική ροή | 11 L/min (¼") / 16 L/min (⅜") |
| Συμπερίληψη αέρα | 1.1 ml (¼") / 1.9 ml (⅜") |
| Υλικό | Χάλυβας άνθρακα με επένδυση ψευδαργύρου |
| Υλικό στεγανοποίησης | NBR |
| Τύπος σύνδεσης | Χειροκίνητη σπειροειδής |
| Εύρος θερμοκρασίας | -20°C έως +120°C |

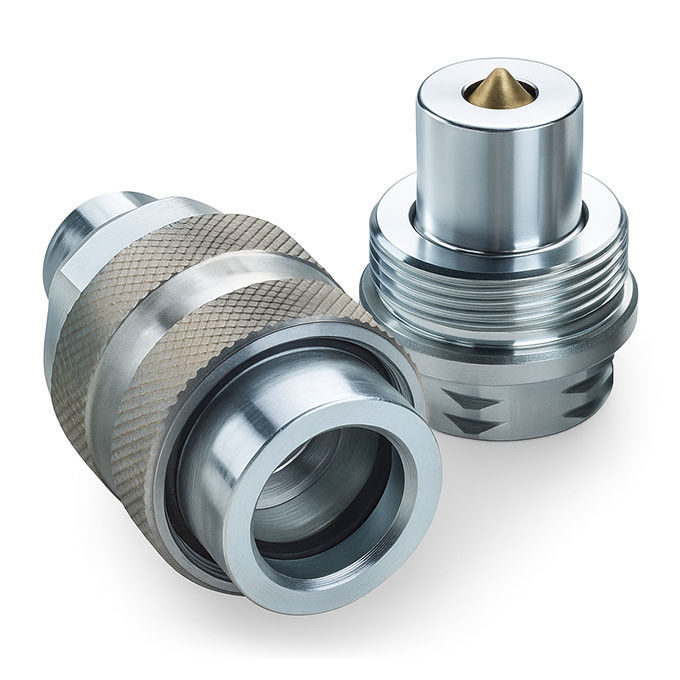

Θηλυκό (Socket)
| Μέγεθος σώματος | PARTNO. | Σπείρωμα | A | B | HEX |
| 1/4" | CB-S2S-3MN-C | 1/4 NPT | 60 | 28,5 | 22 |
| 3/8" | CB-S3S-3MN-C | 3/8 NPT | 70 | 35 | 27 |
Αρσενικό (Plug)
| Μέγεθος σώματος | PARTNO. | Σπείρωμα | C | D | HEX |
| 1/4" | CB-P2S-3MN-C | 1/4 NPT | 35 | 15,9 | 19 |
| 3/8" | CB-P3S-3MN-C | 3/8 NPT | 42 | 19 | 23 |
Το CB-SPS-3FN-WA56000 χρησιμοποιεί ένα σύστημα βίδας-σύνδεσης για τη διατήρηση της ακεραιότητας της στεγανοποίησης ακόμη και σε περιβάλλοντα με υψηλή δόνηση ή υπολειπόμενη πίεση. Τα σώματα των βαλβίδων ενσωματώνουν στεγανοποίηση τύπου poppet για να εξασφαλίσουν ότι δεν θα υπάρξει διαρροή κατά την αποσύνδεση. Ο σχεδιασμός του εξαγώνου επιτρέπει την εύκολη εγκατάσταση με τη βοήθεια εργαλείων σε στενές συναρμολογήσεις.
