Name: σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Επικαιροποιημένα συστήματα
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86

Τόπος καταγωγής:

Σαγκάη, Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

Επικαιροποιημένα συστήματα

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86

Λεπτομέρειες προϊόντος

Serise:

σπειροειδής-υδραυλικός-ταχύσυνδεσμος

Μέγεθος:

1", 1-1/4"

Υλικό:

Χάλυβα άνθρακα

Ονομαστική ροή:

Έως 75 gpm

Κατηγορία πίεσης:

Έως 750 psi

Εφαρμογή:

Μηχανήματα εξόρυξης, συστήματα υδραυλικών εργαλείων, κινητός εξοπλισμός υψηλής πίεσης, γραμμές μεταφ

Ανταλλάξιμος:

Η σειρά HANSEN FD86

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Χαρτοκιβώτιο

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

Επικεφαλίδα υδραυλικής ταχείας σύνδεσης

Βρείτε την καλύτερη τιμή

σπειροειδή υδραυλικά ταχυσυνδεσμολογικά ζεύγη CB-SPS-3FN-W6000

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

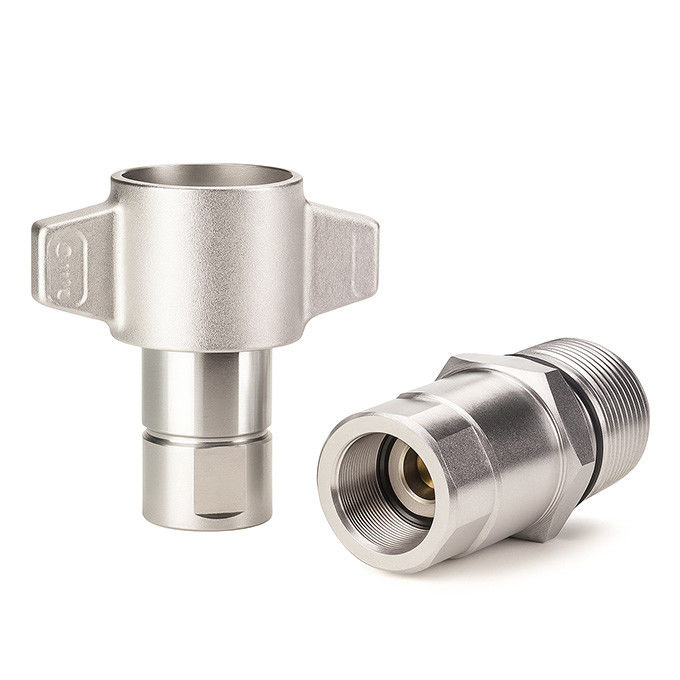

CB-SPS-3FN-FD86 Υδραυλικός συνδετήρας με νήμα για σύνδεση

Το CB-SPS-3FN-FD86 είναι η προηγμένη υδραυλική γρήγορη ζεύξη της Carterberg, σχεδιασμένη για συστήματα υψηλής ταχύτητας όπου οι αυξήσεις πίεσης και η καθαριότητα του υγρού είναι κρίσιμες.Με βάση τη διαμόρφωση ξηρού σπασμού, φτερούγου νάτρου/εξαγωνικού νάτρου, εξασφαλίζει ασφαλή σύνδεση και ελάχιστη απώλεια υγρού, ακόμη και όταν λειτουργεί υπό αντίστροφη πίεση.

Σχεδιασμένη για βιομηχανίες όπως ορυχεία, υδραυλικά συστήματα εργαλείων και μεταφορά υγρών που τοποθετούνται σε πτέρυγα, η ζεύξη αυτή διαθέτει σωληνωτή δομή βαλβίδας και δευτερογενή σφραγίδα μετάλλου σε μετάλλιο,προσφέροντας ισχυρές επιδόσεις έως 5000 PSI.

Βασικά χαρακτηριστικά

•Δαχτυλίδι για σύνδεση με φτερό ή εξάγωνο καρφί

Επιτρέπει τη σύνδεση υπό πίεση (έως 750 psi) χωρίς κίνδυνο εκρήξεως υγρού.

•Σχεδιασμός βαλβίδας στεγνής διακοπής

Ελαχιστοποιεί την απώλεια υγρού και αποτρέπει την ένταξη αέρα κατά τη σύνδεση/αποσύνδεση.

•Τεφλονικά εφεδρικά δαχτυλίδια + σφραγίσματα μετάλλου προς μέταλλο

Εξασφαλίζει υψηλή αντοχή σε παλμούς και μακρά διάρκεια ζωής της σφραγίδας, ακόμη και υπό θερμική κύκλωση.

•Προφίλ νήματος Acme

Αντιστέκεται σε ενοχλήσεις, ενισχύει την ευθυγράμμιση και υποστηρίζει επαναλαμβανόμενη σύνδεση σε σκληρά περιβάλλοντα.

•Ατσάλινη φλέβα για τοποθέτηση πάνελ/παραφράγματος

Η προαιρετική φλάνσα απλοποιεί την ενσωμάτωση σε άκαμπτα συστήματα.

Τεχνικές προδιαγραφές

Παράμετρος	Αξία
Σχήμα	Επικαιροποιημένα συστήματα
Τύπος	Τρίχωμα-σύνδεση, στεγνή ρήξη
Στυλ σύνδεσης	Φτερούγες φτερούγων ή φτερούγες οξυγόνων
Τύπος βαλβίδας	Δορυφόρος, διπλό κλείσιμο
Υλικό σφραγίδας	Buna-N (NBR)
Υλικό σώματος	Ατσάλι άνθρακα υψηλής αντοχής με τριβαλαντική επικάλυψη ψευδαργύρου
Εφεδρική σφραγίδα	ΠΤΦΕ (τεφλόνη)
Μέγιστη λειτουργική πίεση	5,000 PSI
Σύνδεση Υπό Πίεση	Μέχρι 750 PSI
Επιλογή τοποθέτησης	Ατσάλινη φλάντσα (προαιρετική)
Διαθέσιμα μεγέθη	1", 1-1/4"

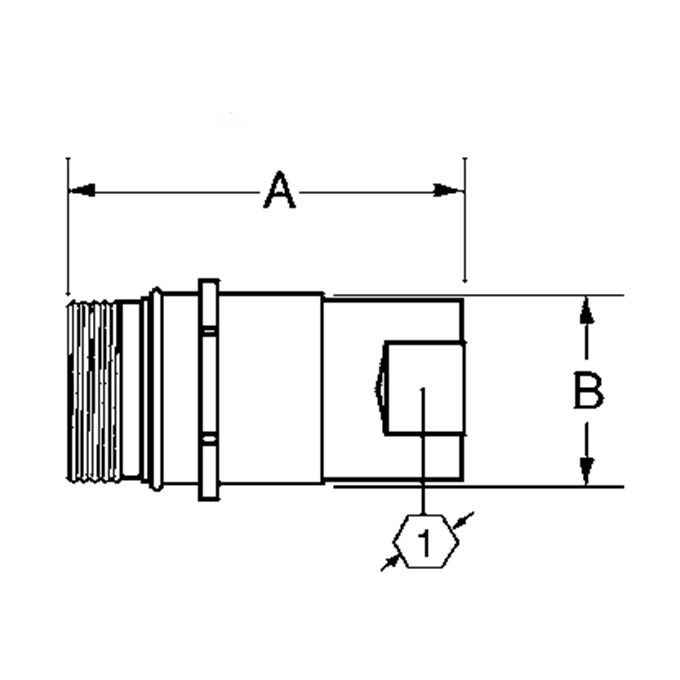

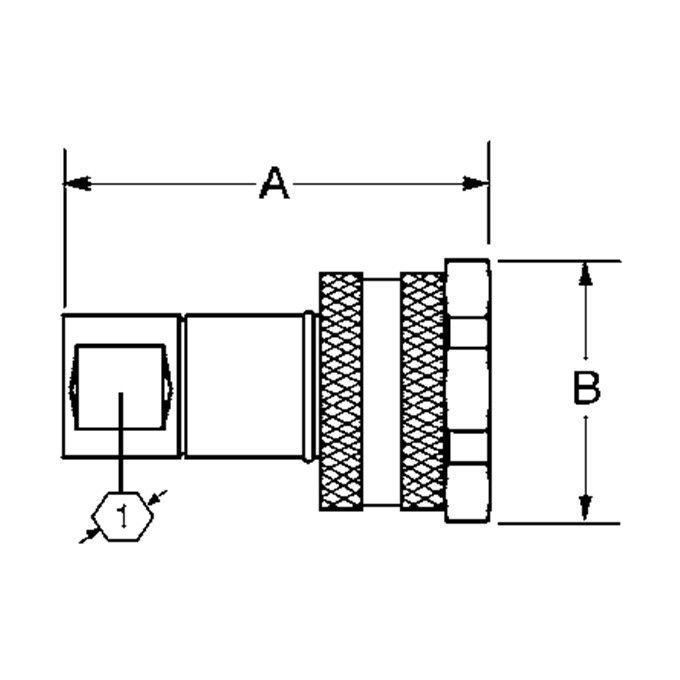

Γενική εικόνα διαστάσεων

Γυναίκα (Socket)

Άντρας (φυτάρισμα)

Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	HEX
1"	Ειδικότερα:	1-11 1/2	4.98	4.50	-
1"	Ειδικότερα:	1-11 1/2	4.98	2.81	1.62
1"	Επικαιροποιημένο	1-11 1/2	4.40	2.11	1.75

Εφαρμογές

• Μηχανήματα εξόρυξης

• Υδραυλικά συστήματα εργαλείων

• Μετακίνητο εξοπλισμό υψηλής πίεσης

• Διορθωτικές γραμμές

• Μονάδες συντήρησης πετρελαίου και αερίου

Κάρτερμπεργκ Μηχανολογία Insight

Το CB-SPS-3FN-FD86 δεν είναι απλά ένα άλλο νημα για σύνδεση.Συνδυάζονταςυψηλής απόδοσης βαλβίδας ώθησης, αντοχή σε υπολειπόμενη πίεση και ανθεκτική ράβδος AcmeΟ Κάρτερμπεργκ εξασφαλίζει μακροπρόθεσμη σταθερότητα εκεί που οι άλλοι αποτυγχάνουν.

Είτε σε εργασίες βαθέων ορυχείων είτε σε κινητά σταθμούς επισκευής υπό πίεση, αυτή η ζεύξη είναι ανθεκτική σε δονήσεις, μόλυνση,και υπερ-σφίξιμο ζημιών, καθιστώντας το μια λύση για εφαρμογές κρίσιμης σημασίας.

Ενδιαφέρεστε για τεχνικά φύλλα ή δείγματα;

Επικοινωνήστε για σχέδια CAD, καθοδήγηση συμβατότητας ή για να ζητήσετε προσφορά.

Η σειρά υδραυλικών συρμάτων Carterberg είναι συμβατή με την IATF16949 και έτοιμη για προσαρμοσμένη προδιαγραφή.
