Name: σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-hydrav-kd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-HYDRAV-KD
Availability: InStock

Σπίτι > προϊόντα > υδραυλικές γρήγορες συζεύξεις >

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-hydrav-kd

Τόπος καταγωγής:

Σαγκάη, Κίνα

Μάρκα:

Carterberg

Πιστοποίηση:

IATF16949

Αριθμό μοντέλου:

CB-HYDRAV-KD

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-hydrav-kd

Λεπτομέρειες προϊόντος

Serise:

σπειροειδής-υδραυλικός-ταχύσυνδεσμος

μέγεθος:

1/4", 3/4", 1", 1-1/2"

Υλικό:

Ατσάλι ατσάλι

Εργασιακή πίεση:

Έως 6525 psi

Θερμοκρασία λειτουργίας:

-40°C σε +150°C

Εφαρμογή:

Πάγκοι Δοκιμών Υδραυλικών Αεροσκαφών, Συστήματα Συντήρησης Εδάφους Αεροπορίας

Ανταλλάξιμος:

Η σειρά GROMELLE HYDRAV

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Διαπραγμάτευση

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Χαρτοκιβώτιο

Χρόνος παράδοσης

7-20 εργάσιμες ημέρες

Όροι πληρωμής

Λ/Κ, Δ/Α, Δ/Π, Τ/Τ, Western Union

Δυνατότητα προσφοράς

5000~20000 pc/month

Συγγενικά προϊόντα

Επικεφαλίδα υδραυλικής ταχείας σύνδεσης

Βρείτε την καλύτερη τιμή

σπειροειδή υδραυλικά ταχυσυνδεσμολογικά ζεύγη CB-SPS-3FN-W6000

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-fd86

Βρείτε την καλύτερη τιμή

σπειροειδείς-υδραυλικοί-ταχυσύνδεσμοι-cb-sps-3fn-96

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-021-37214610

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

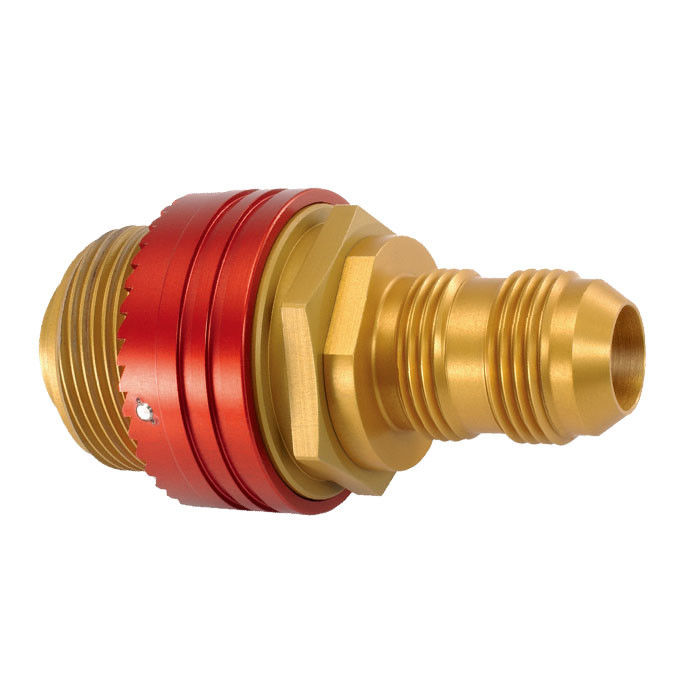

CB-HYDRAV-KD Ελαστικός υδραυλικός σύνδεσμος στεγνής διάσπασης για αεροπορικά συστήματα εδάφους

Το CB-HYDRAV-KD είναι ένα υδραυλικό γρήγορο ζεύγημα με νήματα που έχει σχεδιαστεί για συνδέσεις υψηλής ακεραιότητας σε κρίσιμα αεροδιαστημικά συστήματα υποστήριξης εδάφους.Διαθέτει ανθεκτικό στις δονήσεις μανίκι κλειδώματος και αρχιτεκτονική βαλβίδας στεγνής διακοπής, αποτρέπει την διαρροή υγρού και εξασφαλίζει ασφαλή λειτουργία υπό πίεση.

Σε αντίθεση με τα παραδοσιακά συστήματα που συνδέονται με την πίεση, το CB-HYDRAV-KD χρησιμοποιεί ένα γρήγορο μαντήλι με ενσωματωμένο δαχτυλίδι ασφαλείας.καθιστώντας το ιδιαίτερα κατάλληλο για εφαρμογές στις οποίες είναι υποχρεωτική η προστασία κατά της χαλάρωσης, όπως τα πάγκια δοκιμών αεροσκαφών και οι κινητές υδραυλικές μονάδες κρίσιμης σημασίας.

Βασικά χαρακτηριστικά

•Κλειδώματα με νήματα: Γρήγορη σύνδεση με βίδα στο εξωτερικό μανίκι, με μηχανικό δαχτυλίδι κλειδώματος για την ασφάλεια κατά των δονήσεων.

•Αρχιτεκτονική με ξηρό σπάσιμοΔύο βαλβίδες κλεισίματος μειώνουν την ένταξη αέρα κατά τη σύνδεση και την απώλεια υγρού κατά τη διακοπή.

•Επενδύσεις: Συμμορφώνεται με το πρότυπο NF L 17-241, συμβατό με υγρά φωσφορικών εστέρων (π.χ. Skydrol®).

•SAE AS 4395 Προσαρμογή λιμένα: Σχεδιασμένο για ενσωμάτωση με τα τυποποιημένα συλλογίσματα δοκιμαστικού πάγκου και τα υδραυλικά σημεία εδάφους αεροσκαφών.

•Ευρύ εύρος εργασίας: Δυνάμωση έως 450 bar / 6525 psi, θερμοκρασία από -40°C έως +150°C.

Τεχνικές προδιαγραφές

Παράμετρος	Αξία
Σχήμα	CB-HYDRAV-KD
Τύπος σύνδεσης	Στροφή για σύνδεση με δαχτυλίδι κλειδώματος ασφαλείας
Τύπος βαλβίδας	Διπλό κλείσιμο, στεγνό διάλειμμα
Υλικό σφραγίδας	ΕΠΔΜ 41Β (συμβατό με το Skydrol)
Υλικό σώματος	Άλλος χάλυβας
Υλικό ελατηρίου και βαλβίδας	Ατσάλι ατσάλι
Επιλογές ονομαστικής διαμέτρου	1/4", 3/4", 1", 1-1/2"
Εργασιακή πίεση	Μέχρι 450 bar (6525 psi) ανάλογα με το μέγεθος
Θερμοκρασία λειτουργίας	-40°C έως +150°C
Πρότυπο σύνδεσης	Εναλλακτικές τεχνικές
Διαρροή στην αποσύνδεση	0.18 ml 1.16 ml (ανάλογα με το μέγεθος)

Γενική εικόνα διαστάσεων

Γυναίκα (Socket)

Μέγεθος σώματος	Συνεργάτης.	Α	Β	Γ	HEX
1/4 ίντσες	Επικαιροποιημένο	41	39	14	14
3/4 ίντσες.	Επικαιροποιημένο	49	60	22	33
1"	Επικαιροποιημένο	79	70	23	48
1 1/2	CB-S10B-5MU-E	91	80	28	54

Άντρας (φυτάρισμα)

Μέγεθος σώματος	Συνεργάτης.	D	Ε	F	HEX
1/4 ίντσες	Επικαιροποιημένο	35	25	14	29
3/4 ίντσες.	CB-P6B-5MU-E	61	41	36	41
1"	CB-P8L-5MU-E	73	60	23	54
1 1/2	CB-P10B-5MU-E	81	70	28	70

Σενάρια εφαρμογής

Οι σύνδεσμοι CB-HYDRAV-KD χρησιμοποιούνται κυρίως:

•Δοκιμαστικοί πάγκοι υδραυλικών αεροσκαφών

•Συστήματα συντήρησης εδάφους αεροπορικής αεροπορίας

•Εργαλεία και διεπαφές πλαισίων με απαίτηση κατά της χαλάρωσης

•Κινητός εξοπλισμός που απαιτεί στεγνό διάλειμμα υπό πίεση

Γιατί να επιλέξετε το Κάρτερμπεργκ;

Στους τομείς όπου η αποτυχία δεν αποτελεί επιλογή, όπως ο αεροδιαστημικός έλεγχος εδάφους και οι δοκιμές υδραυλικών εργαστηρίων, το CB-HYDRAV-KD ξεχωρίζει για:

• Βελτιωμένη ασφάλεια κατά των δονήσεων μέσω μανδύα βίδας

• Ελάχιστη απώλεια υγρών και εισροή αέρα

• Συμφωνία σφραγίδων με υγρά αεροδιαστημικής χρήσης

• Σύνθετο, μοντελοποιημένο σχεδιασμό σε διάφορα μεγέθη
